NM7000B型仪表着陆系统（ILS）-仪表着陆系统ILS-珠海铭远航空科技有限公司-

一、业务

“铭远航空”供应成套设备，包括备件供应，安装调试，飞行校验，板件修理，工厂培训，售后服务，技术咨询，备件支持，现场故障抢修和周期巡检等业务。

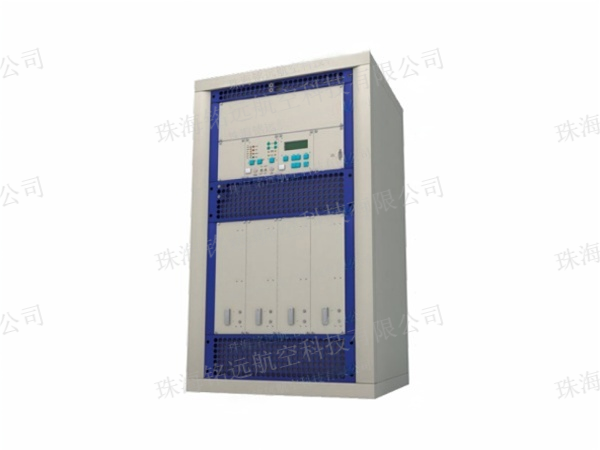

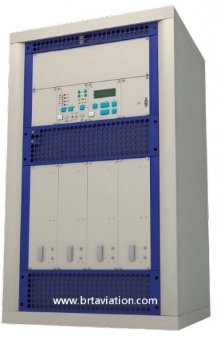

NM7000B设备机柜外观，如下图。

二、业绩

1、“铭远航空”在中国通辽机场，昆明长水国际机场，昭通机场，于田机场，塔什库尔干机场，阿拉尔机场，奇台机场，克拉玛依机场，巴里坤机场，太原国际机场，海拉尔机场等40多个机场，完成了NM7000B型ILS设备，安装调试，飞行校验，现场培训，设备故障修理，周期巡检，系统优化等业务。

2、“铭远航空”在柬埔寨吴哥暹粒国际机场，老挝博胶机场等，完成了NM7000B型ILS设备供应，安装调试，飞行校验，现场培训等交钥匙工程。

三、案例

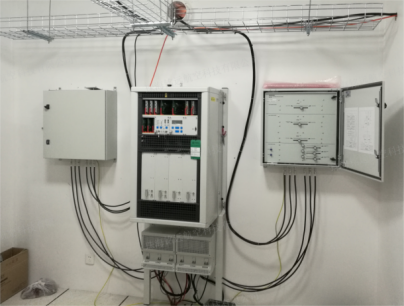

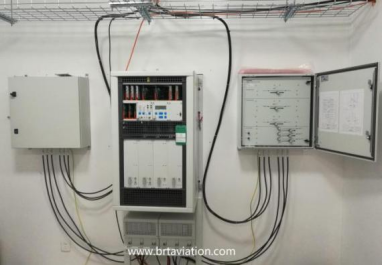

1、2016年4月，“铭远航空”在中国云南省昆明市长水国际机场，完成了Ⅱ类NM7000B型ILS设备升级改造，包括设备安装，系统调试和飞行校验等。GP设备机房布局，如下图。

2、Ⅱ类航向信标远场监控天线图，如下图。

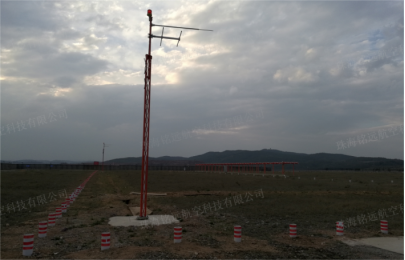

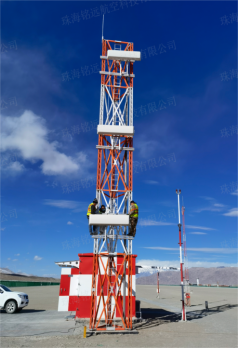

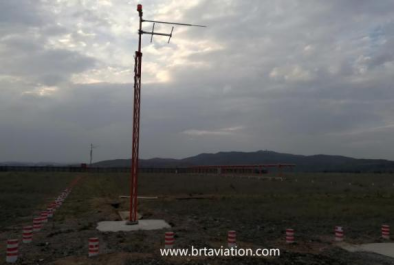

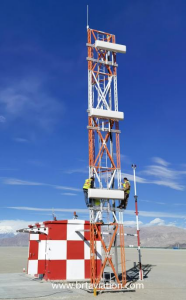

3、2021年12月，“铭远航空”在中国新疆塔什库尔干机场，进行ILS下滑信标安装调试，如下图。

四、模拟机平台

1、“铭远航空”建立了四个不同版本NM7000B型ILS设备模拟机平台，承接模拟机改造，板件上机测试，板件修理，实操培训，备件支持和技术支持等业务。

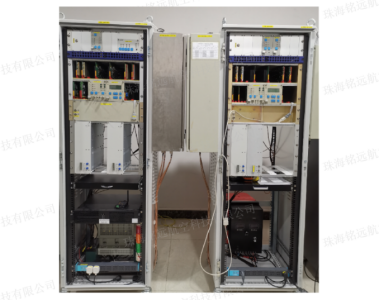

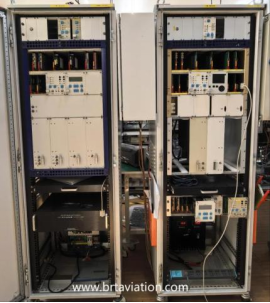

2、改造后的NM7000B型航向信标和下滑信标模拟机，如下图。

五、板件清单

序号	板件英文名称	板件中文名称	简称	序号（PN）
一、Transmitter Unit，发射机单元
1	LF Generator	低频信号产生板	LF1576A	22441
2	LLZ RF Oscillator	航向射频振荡板	OS1706A	24144
3	GP RF Oscillator	下滑射频振荡板	OS1706B	24324
4	LLZ Power Amplifier	航向功放板	LPA1580A	22272
5	GP Power Amplifier	下滑功放板	GPA1581A	22273
6	GP Power Amplifier	下滑余隙功放板	GPA1582A	22274
7	Motherboard	母板	MB1575A	22390
8	Fuse Board	功放保险板	FB1932A	74521
9	Directional Coup	同轴耦合器	DC420C	16577
10	Attenuator	衰减器	11729	11729
11	PH 449C Phaser	移相器	PH449C	16587
12	PH 449D Phaser	移相器	PH449D	16589
13	LOC 2-Freq Changeover Assy	航向切换单元	COA1207B	/
14	GP 2-Freq Changeover Assy	下滑切换单元	COA1207C	/
15	LOC Changeover Assy	航向切换单元	CO1837B	/
16	GP Changeover Assy（NM7000B4）	下滑航道切换单元	CO1838B	/
17	GP Changeover Assy（NM7000B4）	下滑余隙切换单元	CO1838C	/
18	Relay	继电器	13124	13124
二、Monitor Unit，监控器单元
1	LLZ Monitor Frontend	航向前置监控板	MF1211A	73193
2	GP Monitor Frontend	下滑前置监控板	MF1219A	73194
3	Monitor	监控板	MO1212A	73195
4	Power Splitter	功分器	11533	11533
5	Emp Bulkhead Adaptor	同轴避雷器	3401.17.K	20923
6	Monitor Frontend（NM7000B4）	前置监控板	MF1821A	75676
7	Monitor（NM7000B4）	监控板	MO1820A	75675
三、Controller Unit，控制单元
1	TX Control Assy	发射机控制板	TCA1218C	74386
2	RMS Assembly	遥控维护板	RMA1215A	18509
3	Connection Interface	接口板	CI1210A	24138
4	Connection Interface	接口板	CI1748A	24597
5	FFM Interface	远场信号接口板	FI1392B	70287
6	FFM monitor	航向远场信号监控板	FC1927A	/
7	TX Control Assy（NM7000B4）	发射机控制板	TCA1218D	78409
8	RMS Assembly（NM7000B4）	遥控维护板	RMA1822A	75677
四、Remote Controller Unit，遥控器单元
1	Remote Control Assy	遥控板	RCA1240C	21342
2	Remote Control Assy	遥控板	RCA1750A	24483
3	Remote Control Assy	遥控板	RCA1750B	24634
4	Slave Panel CATI/II	塔台重显单元	SP1754A	24501
5	Slave Panel CAT III	塔台重显单元	SP1754B	/
6	Interlocking Switch Board	互锁开关板	IL1379A	/
7	Motherboard	遥控器母板	MB1801A	25006
五、Power Supply Unit，电源单元
1	Power Supply	稳压模块	PS1227D	24409
2	Power Connection	稳压模块	PC1749A	24493
3	Battery Charger, Single	交直流电源模块	BC1361K	71014
4	Rectifier Module, 24V	整流模块	Rectifier Module	25230
5	Controller Module	控制模块	Controller Module	25231
六、Antenna Unit，天线单元
1	12-Distribution Network (LLZ freq.)	12单元航向射频分配单元ADU	MOA1671A	23674
2	12-Monitor Assy	12单元航向监控混合单元MCU	DIA1784A	24748
3	16-Distribution Network (LLZ freq.)	16单元航向射频分配单元ADU	MOA1778A	24738
4	16-Monitor Assy	16单元航向监控混合单元MCU	DIA1716A	24050
5	20-Distribution Network，7220A	20单元航向射频分配单元ADU	MOA1671A	23674
6	20-Monitor Assy，7220A	20单元航向监控混合单元MCU	MOA1708A	24033
7	Distribution Network	下滑射频分配单元ADU	DIA346B	23197
8	M-Array Monitor Network	下滑监控混合单元MCU	MOA338D	18773
9	LLZ Antenna Element	航向天线阵子	AE493J	15050
10	LLZ ANT Feeder Board	天线振子射频前置板	FB1526A	21925
11	LLZ ANT Monitor	天线振子后置监控板	MO1525B	23099
12	LLZ Antenna NF	航向近场监控天线	13718	13718
13	GP Antenna	下滑天线振子	15050	15050
14	GP Antenna NF	下滑近场监控天线	13716	13716
15	GP Cables,A1,A2,A3&M1,M2,M3	下滑射频电缆	70196	70196
16	Antenna Obstruction Light	天线障碍灯	22182	22182
17	Navaids Analyzer	外场测试仪	NM7710B	23422

六、机柜板件分布图

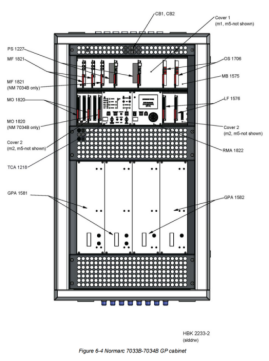

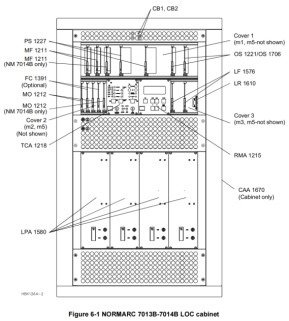

第1代NM7013B型航向信标机柜	第1代NM7033B型下滑信标机柜

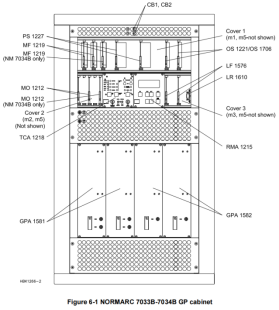

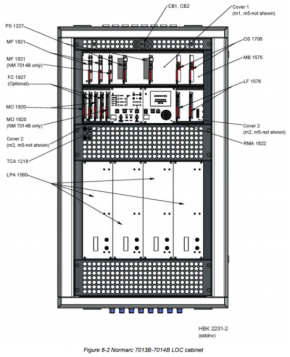

第4代NM7013B型航向信标机柜	第4代NM7033B型下滑信标机柜
