一、业务

“铭远航空”供应成套设备，包括备件供应，安装调试，飞行校验，板件修理，工厂培训，售后服务，技术咨询，备件支持，现场故障抢修，优化调整和周期巡检等业务。

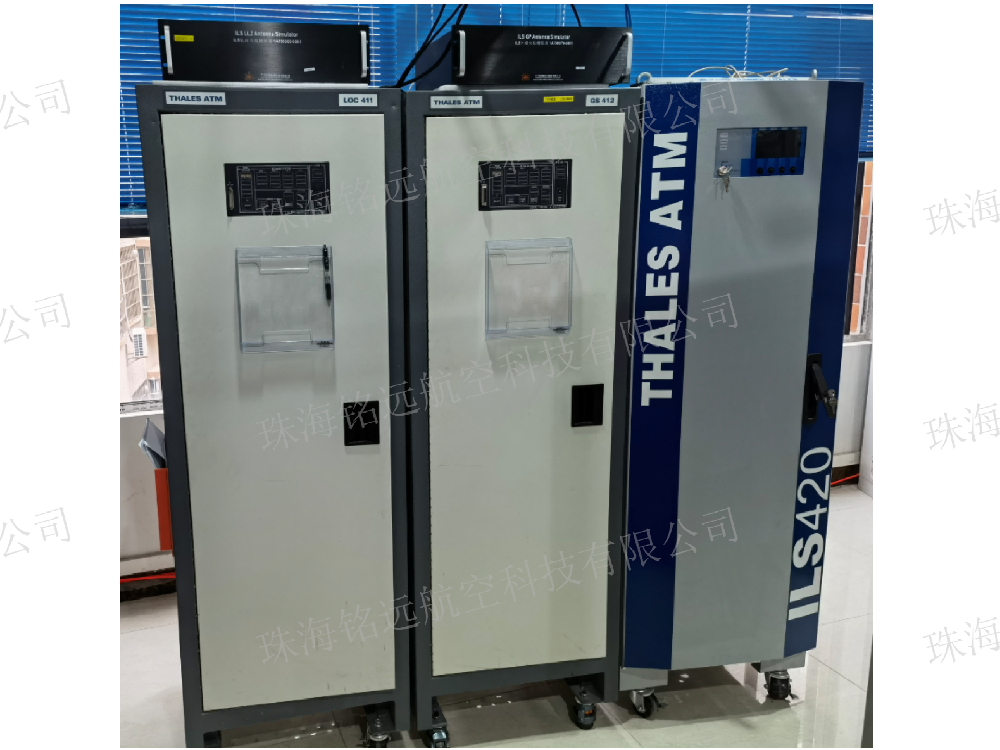

ILS410和ILS420机柜，如下图。

二、业绩

1、“铭远航空”在中国呼和浩特机场，阿尔山机场，锡林浩特机场，嘉峪关机场，黎平机场等30多个机场，完成了ILS410设备，故障修理，周期巡检，系统优化等业务。

2、“铭远航空”在中国和田机场，常德机场，阜阳机场，惠州机场等10多个机场，完成了ILS420设备，安装调试，飞行校验，故障修理，周期巡检等业务。

三、案例

1、2021年5月，“铭远航空”在中国安徽省阜阳机场，进行了ILS420航向信标天线系统升级改造项目。

ILS420机柜，如下图。

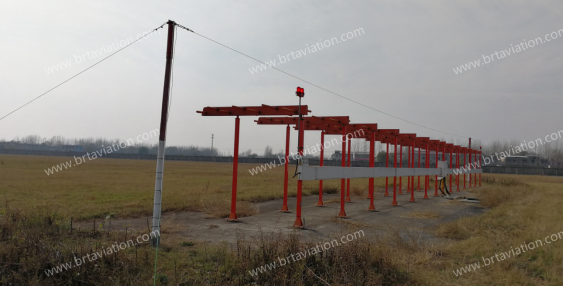

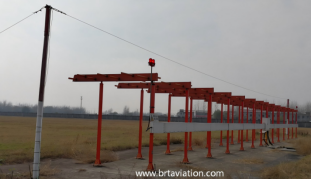

2、ILS420航向信标天线系统，如下图。

四、模拟机平台

“铭远航空”已建立了成套ILS410和ILS420设备模拟机平台，承接模拟机改造，板件上机测试，板件修理，实操培训，备件支持，技术支持等业务。

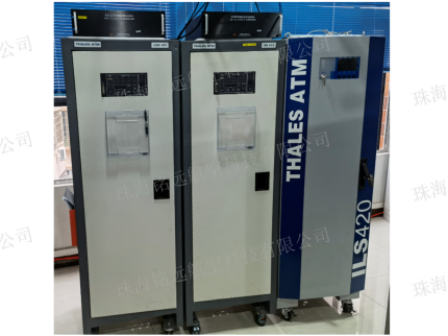

1、航向信标LLZ411，下滑信标GP412模拟机，如下图。

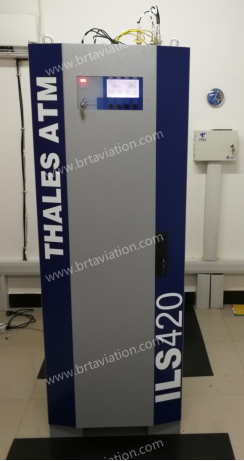

2、改造后的航向信标LLZ421模拟机，如下图。

五、ILS410设备板件清单

序号	板件英文名称	板件中文名称	简称	序号（PN）
一、Transmitter Unit，发射机单元
1	Modulator Signal Generator - Control，MSG-C	调制信号控制板	MSG-C	8313527200
2	Modulator Signal Generator - Sign，MSG-S	调制信号产生板	MSG-S	8313527100
3	Modulator 110，MOD-110	调制功放板	MOD-110	8313526101
4	Modulator 110P，100W，MOD-110P	调制功放板	MOD-110P	8313526200
5	Synthesizer，LLZ-2F，SYN-L2	频率合成板	SYN-L2	8313428202
6	Control Coupler，LLZ-2F，CCP-L2	控制耦合板	CCP-L2	8313429200
7	RF-Duplexer LLZ，RFD-L	航向继电器切换单元	RFD-L	5834100800
8	Modulator 330，MOD-330	调制功放板	MOD-330	8313426300
9	Modulator 330P，MOD-330P	调制功放板	MOD-330P	8313426400
10	Synthesizer GP-2F，SYN-G2	下滑合成板	SYN-G2	8313428502
11	Control Coupler GP-2F， CCP-G2	下滑控制耦合板	CCP-G2	8313429500
12	RF-Duplexer 1-GP，RFD1-G	下滑单频射频切换单元	RFD1-G	5834100840
13	RF-Duplexer 2 GP，RFD2-G	下滑双频射频切换单元	RFD2-G	5834100810
二、Monitor Unit，监控器单元
1	Monitor Signal Processor LLZ， MSP-L	航向监控板	MSP-L2	8313422101
2	Monitor Divider Switch LLZ-2F， MDS-L23	航向监控分配开关板	MDS-L23	8313420101
3	Monitor Interface Adapter ，MIA-L	航向监控接口分配板	MIA-L	8313423600
4	Monitor Signal Processor GP， MSP-G	下滑监控板	MSP-G2	8313422201
5	Monitor Divider Switch GP-2F， MDS-G23	下滑监控分配开关	MDS-G23	8313420300
6	Monitor Interface Adapter ，MIA-G	下滑监控接口分配板	MIA-G	8313423700
三、Controller Unit，控制单元
1	Control & Selector Logic，CSL	控制选择逻辑板	CSL	8313523100
2	Local Control Status Unit LCSU， MP386	本地控制板	LCSU	488700001
四、Remote Controller Unit，遥控器单元
1	Remote Monitoring Unit，RCSI 447-8	8路远程监控单元（遥控器）	RCSI 447-8	472238-0302
2	Tower Repeater Unit，SI 447-8	8路塔台重显单元	SI 447-8	002238-0700
3	Local Control Status Unit， LCSU MP386	本地控制板	LCSU	488700001
4	Indication/Commands-8 Module	状态显示板	INC	474930065H
5	Power Module	电源模块	PK30	136-010992J
6	Party Line Modem LGM 1200	接口模块（Modem）	LGM 1200	488700013N
7	Party Line Modem LGM 28.8	接口模块（Modem）	LGM 28.8	/
五、Power Supply Unit，电源单元
1	AC/DC-Converter 700W module	交流直流电源稳压模块	ACC-54	5834120102
2	DC-Supply Multivolt	航向多路直流稳压模块	DCC-MV	8313412300
3	DC-Supply Multivolt	下滑多路直流稳压模块	DCC-MV	8313812400
4	DC-Converter,5V	5V直流稳压模块	DCC-5C	8313412100
5	Power Management PMM (LLZ)	航向电源管理单元	PMM-LLZ	8313430501
6	Power Management PMM(GP)	下滑电源管理单元	PMM-GP	8313430601
六、Antenna Unit，天线单元
1	LLZ Antenna Element	航向天线振子	LLZ-ANT	448112-0001
2	GP Antenna Element	下滑天线振子	GP-ANT	448116-0001
3	LLZ Near-F Monitor Antenna	航向近场监控天线	LLZ-NF-ANT	9038473
4	GP Near-F Monitor Antenna	下滑近场监控天线	GP-NF-ANT	9038477

六、ILS420设备板件清单

序号	板件英文名称	板件中文名称	简称	序号（PN）
一、Transmitter Unit，发射机单元
1	LLZ/GP Audio Generator	音频信号产生板	LG−A	120570−0004
2	Synthesizer	合成板	SYN	120496−0004
3	Modulator Power Amplifier LLZ	航向功放板	MOD-PA	120588-0002
4	PIN−diode Transfer Switch	射频继电器转换单元	RFD-L/G	120622−0001
5	Modulator Power Amplifier GP	下滑航道功放板	MOD-PA	120589−0001
6	Modulator Power Amplifier GP	下滑余隙功放板	MOD-PA	120589−0002
7	Transmitter motherboard	发射机母板	TX-MOB	120602-0001
8	Monitor motherboard	监控器母板	MON-MOB	120598-0002
二、Monitor Unit，监控器单元
1	LLZ/GP Monitor Processor	监控器处理板	LG−M	120570−0004
2	Monitor Interface	接口板	INTFC	120628−0001
3	Stby and On−Air Combiner	主备机射频信号混合板(旧版本)	SOAC	120621−0001
4	Stby and On−Air Combiner	主备机射频信号混合板（新版本）	SOAC	120769-0001
三、Controller Unit，控制单元
1	Executive Control Unit	执行控制板	ECU	120571−0004
2	Local Control Panel	本地控制板	LCP	83135 21006
四、Remote Controller Unit，遥控器单元
1	Remote Monitoring Unit，RCSI 447-8	8路远程监控单元（遥控器）	RCSI 447-8	472238-0302
2	Tower Repeater Unit，SI 447-8	8路塔台重显单元	SI 447-8	002238-0700
3	Local Control Status Unit， LCSU MP386	本地控制板	LCSU	488700001
4	Indication/Commands-8 Module	状态显示板	INC	474930065H
5	Power Module	电源模块	PK30	136-010992J
6	Party Line Modem LGM 1200	接口模块（Modem）	LGM 1200	488700013N
7	Party Line Modem LGM 28.8	接口模块（Modem）	LGM 28.8	/
五、Power Supply Unit，电源单元
1	AC/DC-Converter 700W module	交流直流电源稳压模块	ACC-54	5834120102
2	Low Voltage Sensor	低电压转换板	LVS	83138 30511
3	DC−Converter 5V (on LVS board)	5V直流稳压模块	DCC-5	/
4	DC−Converter Multivolt	多路直流稳压模块	DCC−MV	83138 12400
六、Antenna Unit，天线单元
1	LLZ 14-Distribution Network	航向14单元射频分配单元	ADU	120354-0003
2	LLZ 14-Monitor Assy	航向14单元监控混合单元	MCU	120631-0001
3	Power Adder (GP−2F active)	下滑功率分配单元	PAD−A	120634−0001
4	Power Adder (GP−2F standard)	下滑功率分配单元	PAD−S	120609−0001
5	GP Phase Shifter	下滑移相器	Z1，Z3	120623−0001
6	LLZ Antenna Element	航向天线振子	LLZ-ANT	448112-0001
7	GP Antenna Element	下滑天线振子	GP-ANT	448116-0001
8	LLZ Near-F Monitor Antenna	航向近场监控天线	LLZ-NF-ANT	9038473
9	GP Near-F Monitor Antenna	下滑近场监控天线	GP-NF-ANT	9038477

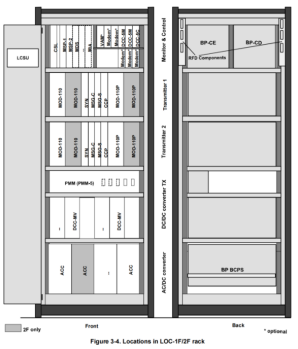

七、ILS410设备机柜板件分布图

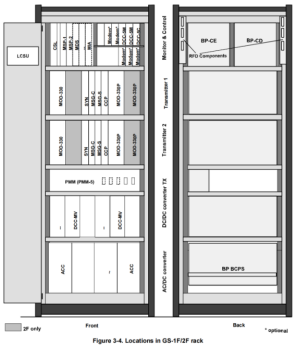

LLZ411型航向信标机柜	GP412型下滑信标机柜

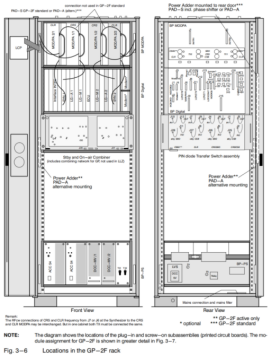

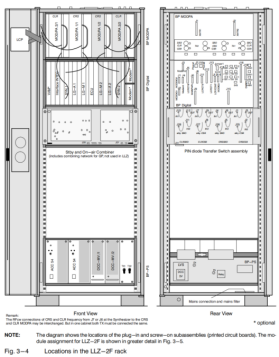

八、ILS420设备机柜板件分布图

LLZ421型航向信标机柜	GP422型下滑信标机柜
