LDB-102型测距仪（DME）

品牌: INDRA公司，澳大利亚
型号: LDB-102
描述: “铭远航空”已建立了成套DVOR52D，DME LDB-102设备模拟机测试平台。
  • 产品信息
  • 资料下载

一、业务

“铭远航空”供应成套设备，包括备件供应，安装调试，飞行校验，板件修理，工厂培训，售后服务，技术咨询，备件支持，现场故障抢修，优化调整和周期巡检等业务。

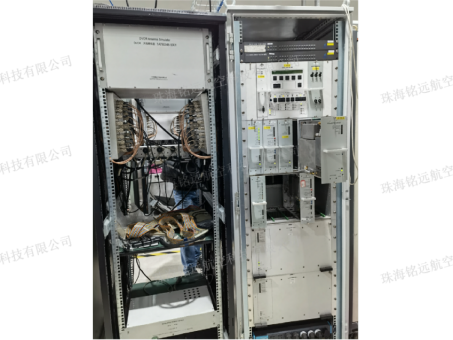

DME LDB-102机柜，如下图。





二、业绩

“铭远航空”在中国长白山机场，扬泰机场，六盘水机场，北海机场，河池机场，贵州黄平机场等20多个机场，完成了DVOR52D，DME LDB-102设备故障修理，周期巡检，系统优化等业务。



三、案例

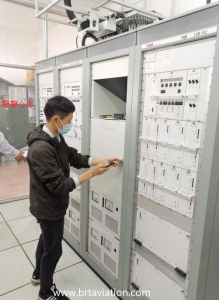

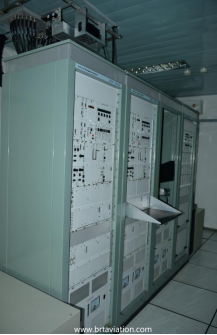

2020年11月，“铭远航空”在中国广西省北海机场，完成了DVOR52D，DME LDB-102设备故障修理和系统优化，如下图。




四、模拟机平台

1、“铭远航空”已建立了成套DME LDB-102设备模拟机平台，承接模拟机改造，板件上机测试，板件修理，实操培训，备件支持和技术支持等。

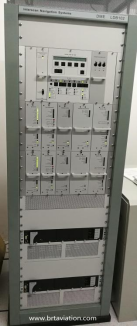

2、DME LDB-102模拟机平台，如下图。




五、板件清单


序号

板件英文名称

板件中文名称

简  称

序号（PN）

一、Transmitter Unit，发射机单元

1

Transmitter Driver

100W发射机驱动模块

TD

1A72530

2

Receiver Video

接收视频板

RV

1A72520

3

1KW RF Power Amplifier ASS

1KW射频功放组件

PAA

1A72535

4

Preselector Filter

预选滤波器

PFA

1A72546

5

Directional Coupler

直接耦合器

DCA

1A69755

二、Monitor Unit，监控器单元

1

Monitor Module

监控组件

MON

1A72510

2

Test Interrogator

测试询问组件

TI

1A72514

三、Controller Unit，控制单元

1

Navaid Maint. Processor (NMP)[DME]

导航维护处理板

NMP

1A72509

2

Control & Test Unit (CTU)[DME]

控制测试组件

CTU

1A72550

3

External I/O PWB ASS

接口板

EIOP

1A72557

四、Remote Controller Unit，遥控器单元

1

Remote Status Panel [DVOR/DME]

DVOR/DME遥控板

RSP-DVOR/DME

1A72097

2

Remote Status Panel [DME/DME]

DME/DME遥控板

RSP-DME/DME

2A72097

五、Power Supply Unit，电源单元

1

1KW AMP Power Supply

1KW功放电源模块

APS

1A72540

2

Transponder Power Supply

应答电源模块

TPS

1A72525

3

Power Distribution Panel Dual DME

电源分配板，双机100机型

PDW

5A72549

4

Power Distribution Panel Dual DME

电源分配板，双机1KW机型

PDW

2A72549

5

AC/DC Power Supply

交直流电源单元

PSU

2A72595

6

PSU Rectifier S/Mode 24V 400W

交流电源模块

REC

1A73063

7

PSU Supervisory Unit/Controller

电源监控单元/控制器

CXCI+

2A73009

六、Antenna Unit，天线单元

1

DME Antenna

DME天线

DME-ANT

/
