产品中心
DVOR432型多普勒甚高频全向信标（DVOR）
一、业务
“铭远航空”供应成套设备，包括备件供应，安装调试，飞行校验，板件修理，工厂培训，售后服务，技术咨询，备件支持，现场故障抢修和周期巡检等业务。

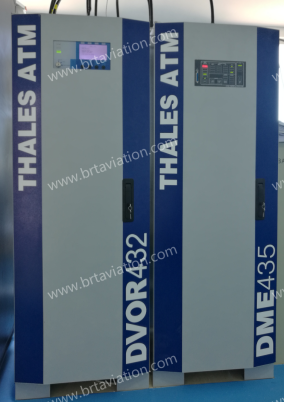

DVOR432机柜，如下图。
二、业绩
“铭远航空”在中国于田机场，克拉玛依机场，奇台机场，延安机场，三沙机场，巴里坤机场等30多个机场，完成了DVOR432，DME415，DME435设备安装调试，飞行校验，现场培训，故障修理，周期巡检，系统优化等业务。
三、案例

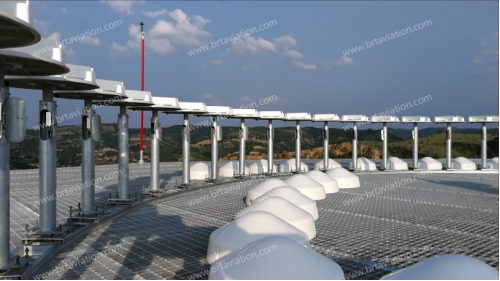

2020年9月，“铭远航空”在中国新疆省于田机场，完成了DVOR432，DME435设备安装调试，如下图。

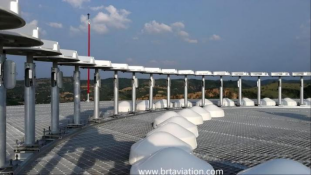

DVOR432天线系统 | DVOR台站 |
|
|
四、模拟机平台
1、“铭远航空”已建立了成套DVOR432设备模拟机平台，承接模拟机改造，板件上机测试，板件修理，实操培训，备件支持和技术支持等。
2、改造后的DVOR432模拟机平台，如下图。
五、板件清单
序号 | 板件英文名称 | 板件中文名称 | 简 称 | 序号（PN） |
一、Transmitter Unit，发射机单元 | ||||
1 | Modulator Signal Generator - Control | 调制信号控制板 | MSG-C | 8313527200 |
2 | Modulator Signal Generator - Sign | 调制信号产生板 | MSG-S | 8313527100 |
3 | Modulator 110 | 调制功放板 | MOD-110 | 8313526101 |
4 | Modulator 110P，100W | 调制功放板 | MOD-110P | 8313526200 |
5 | Synthesizer DVOR | 频率合成板 | SYN-DVOR | 8313528301 |
6 | Carrier Amplifier 100W | 100W功放板 | CA-100 | 5835101000 |
7 | Control Coupler DVOR | 控制耦合板 | CCP-DVOR | 8313529301 |
8 | Carrier Relay Switching Unit | 载波继电器切换单元 | RFD1-C | 5835100840 |
9 | Sideband Relay Switching Unit | 边带继电器切换单元 | RFD2-SB | 5835100835 |
10 | Carrier Relay + Bandpass Filter + Dummy Load | 载波继电器+带通滤波器+假负载 | RFD-VD | 5834100850 |
11 | Sideband Relay + Bandpass Filter + Dummy Load | 边带继电器+带通滤波器+假负载 | RFD2-D | 5834100820 |
12 | RF Relay | 射频继电器 | / | 5834100830 |
二、Monitor Unit，监控器单元 | ||||
1 | Monitor Signal Processor | DVOR监控板 | MSP-(C,D)VOR | 8313522302 |
2 | Monitor Divider Switch DVOR | 监控分配开关板 | MDS-DVOR | 8313520500 |
三、Controller Unit，控制单元 | ||||
1 | Control & Selector Logic | 控制选择逻辑板 | CSL | 8313523100 |
2 | Local Control Panel | 本地控制板 | LCP | 8313521006 |
四、Remote Controller Unit，遥控器单元 | ||||
1 | Remote Monitoring Unit，RCSI 447-8 | 8路远程监控单元 （遥控器） | RCSI 447-8 | 472238-0302 |
2 | Tower Repeater Unit，SI 447-8 | 8路塔台重显单元 | SI 447-8 | 002238-0700 |
3 | Local Control Status Unit， LCSU MP386 | 本地控制板 | LCSU | 488700001 |
4 | Indication/Commands-8 Module | 状态显示板 | INC | 474930065H |
5 | Power Module | 电源模块 | PK30 | 136-010992J |
6 | Party Line Modem LGM 1200 | 接口模块（Modem） | LGM 1200 | 488700013N |
7 | Party Line Modem LGM 28.8 | 接口模块（Modem） | LGM 28.8 | / |
五、Power Supply Unit，电源单元 | ||||
1 | AC/DC-Converter 700W Module | 交流直流电源稳压模块 | ACC-54 | 5834120102 |
2 | DC-Supply 28/14 | 28V直流稳压模块 | DCC-28 | 8313412200 |
3 | DC-Supply Multivolt | 多路直流稳压模块 | DCC-MV | 8313812400 |
4 | DCC-3-5(DC-CONVERTER 3C,5V) | 5V直流稳压模块 | DCC-3-5 | 8313512101 |
5 | Power Management PMM for 100W TX | DVOR电源管理单元 | PMM-DVOR | 8313530500 |
六、Antenna Unit，天线单元 | ||||
1 | Phase Monitor & Control，PMC/DVOR | 相位监视控制板 | PMC-D | 8313531250 |
2 | Blending Modulator，MOD-SBB (ASU) | 混合函数调制板 | MOD-SBB | 8313531101 |
3 | Blending Signal Generator，BSG-D (ASU) | 混合函数产生板 | BSG-D | 8313531301 |
4 | PIN−Diode Switching Unit, (PDSU) | 天线开关单元 | PDSU | 8301143801 |
5 | PDSU−Commutator (PDSU−C) | 天线开关单元换向器 | PDSU-C | 8313531501 |
6 | PDSU−Commutator Interface (PDSU−CIF) | 天线开关单元接口板 | PDSU−CIF | 83135314 |
7 | CSB Antenna | 载波天线 | CSB-Ant | 2451085 |
8 | SB Antenna | 边带天线 | SB-Ant | 2451084 |
9 | DVOR Antenna Matcher | DVOR天线去耦器 | / | 474910010A |
10 | Lightning protector | 监控信号避雷器 | / | 4451511 |
11 | Near Field Monitor Antenna | 远场监控天线 | / | 9038473 |
12 | On site monitoring antenna | 临场监控天线 | / | 8313172411 |

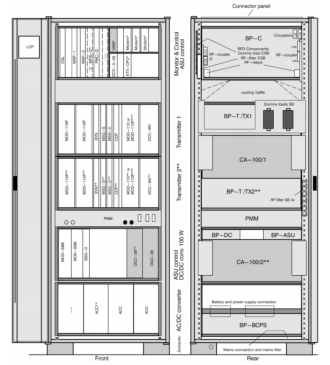

六、主机柜板件分布图

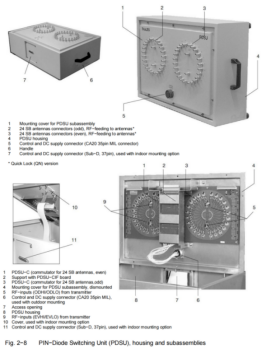

DVOR432机柜 | 天线开关单元（PDSU）机柜 |
|  |
