一、业务

“铭远航空”供应成套设备，包括备件供应，安装调试，飞行校验，板件修理，工厂培训，售后服务，技术咨询，备件支持，现场故障抢修和周期巡检等业务。

二、业绩

“铭远航空”在中国呼和浩特机场，阿尔山机场，锡林浩特机场，嘉峪关机场，庆阳机场，张掖机场等30多个机场，完成了DVOR4000，DME FSD-40，DME FSD-45设备故障修理，周期巡检，系统优化等业务。

三、案例

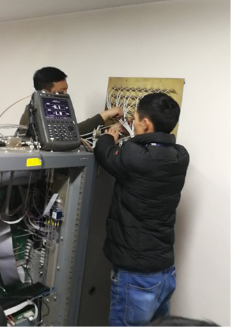

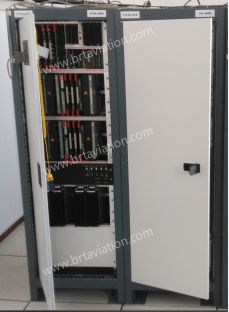

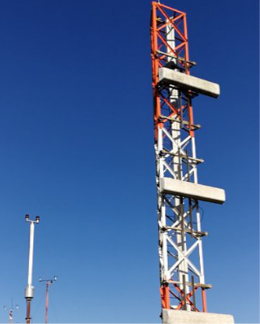

2024年7月，“铭远航空”在中国内蒙古省鄂尔多斯机场，完成了DVOR4000和DME FSD-45设备巡检，如下图。

四、模拟机平台

1、“铭远航空”已建立了成套DVOR4000设备模拟机平台，承接模拟机改造，板件上机测试，板件修理，实操培训，备件支持和技术支持等。

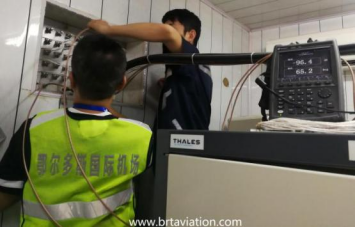

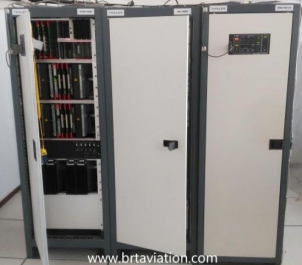

2、改造后的DVOR4000模拟机平台，如下图。

五、板件清单

序号	板件英文名称	板件中文名称	简称	序号（PN）
一、Transmitter Unit，发射机单元
1	Modulator Signal Generator - Control	调制信号控制板	MSG-C	8313527200
2	Modulator Signal Generator - Sign	调制信号产生板	MSG-S	8313527100
3	Modulator 110	调制功放板	MOD-110	8313526101
4	Modulator 110P，100W	调制功放板	MOD-110P	8313526200
5	Synthesizer DVOR	频率合成板	SYN-DVOR	8313428302
6	Carrier Amplifier 100W	100W功放板	CA-100	5835101000
7	Control Coupler DVOR	控制耦合板	CCP-DVOR	8313529301
8	Carrier Relay Switching Unit	载波继电器切换单元	RFD1-C	5835100840
9	Sideband Relay Switching Unit	边带继电器切换单元	RFD2-SB	5835100835
10	Carrier Relay + Bandpass Filter + Dummy Load	载波继电器+带通滤波器+假负载	RFD-VD	5834100850
11	Sideband Relay + Bandpass Filter + Dummy Load	边带继电器+带通滤波器+假负载	RFD2-D	5834100820
12	RF Relay	射频继电器	/	5834100830
二、Monitor Unit，监控器单元
1	Monitor Signal Processor	DVOR监控板	MSP-(C,D)VOR	8313522302
2	Monitor Divider Switch DVOR	监控分配开关板	MDS-DVOR	8313520500
三、Controller Unit，控制单元
1	Control & Selector Logic	控制选择逻辑板	CSL	8313523100
2	Local Control Status Unit LCSU MP 386	本地控制板	LCSU	488700001
3	ASU-INT	天线开关单元接口板	ASU-INT	8313423502
四、Remote Controller Unit，遥控器单元
1	Remote Monitoring Unit，RCSI 447-8	8路远程监控单元（遥控器）	RCSI 447-8	472238-0302
2	Tower Repeater Unit，SI 447-8	8路塔台重显单元	SI 447-8	002238-0700
3	Local Control Status Unit，LCSU	本地控制板	LCSU	488700001
4	Indication/Commands-8 Module	状态显示板	INC	474930065H
5	Power Module	电源模块	PK30	136-010992J
6	Party Line Modem LGM 1200	接口模块（Modem）	LGM 1200	488700013N
7	Party Line Modem LGM 28.8	接口模块（Modem）	LGM 28.8	/
五、Power Supply Unit，电源单元
1	AC/DC-Converter 700W module	交流直流电源稳压模块	ACC-54	5834120102
2	DC-Supply 28/14	28V直流稳压模块	DCC-28	8313412200
3	DC-Supply Multivolt	多路直流稳压模块	DCC-MV	8313812400
4	DC-Converter，5V	5V直流稳压模块	DCC-05	8313412100
5	Power Management PMM for 100W TX	DVOR电源管理单元	PMM-DVOR	8313530600
6	DC-Supply Multivolt	多路直流稳压模块	DCC-MVD(ASU)	8313412400
六、Antenna Unit，天线单元
1	Phase Monitor & Control，PMC-D (ASU)	相位监视控制板	PMC-D	8313170606
2	Blending Modulator，MOD-SBB (ASU)	混合函数调制板	MOD-SBB	8313170607
3	Antenna Switching Module，ASM-D (ASU)	天线开关板	ASM-D	8313170609
4	Blending Signal Generator，BSG-D (ASU)	混合函数产生板	BSG-D	8313170611
5	Antenna Switch Control，ASC-D (ASU)	天线开关控制板	ASC-D	8313170612
6	Near Field Monitor Antenna	远场监控天线	/	9038473
7	CSB Antenna	载波天线	CSB-Ant	2451085
8	SB Antenna	边带天线	SB-Ant	2451084
9	DVOR Antenna Matcher	DVOR天线去耦器	/	474910010A
10	Lightning protector	监控信号避雷器	/	4451511

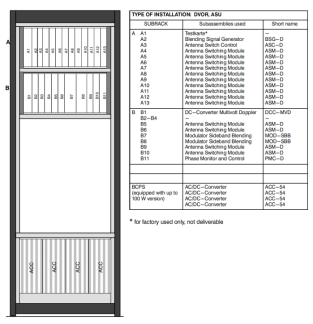

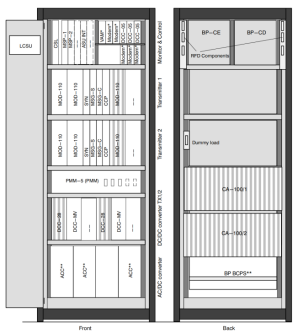

六、板件分布图

DVOR4000机柜	天线开关单元（ASU）机柜
