品牌: 美国SELEX公司
型号: ILS2100，LLZ2100，GP2110
描述: “铭远航空”是 ILS2100，DME1118A设备在中国地区代理销售商之一，并建立了模拟机测试平台。
- 导航设备 仪表着陆系统ILS 多普勒甚高频全向信标DVOR 测距仪DME 指点信标MB 无方向信标NDB 天线模拟器 外场测试仪PIR 民航设备集中监控系统 方舱 DVOR天线反射网 玻璃钢易折杆 航空障碍灯
- 通信设备
- 气象设备
- 监视设备
- 侯机楼设备
- 传输设备
- 仪表仪器
- 灯光设备
- 供电设备
- 其它设备
产品中心
2100型仪表着陆系统（ILS）
一、业务
“铭远航空”供应成套设备，包括备件供应，安装调试，飞行校验，板件修理，工厂培训，售后服务，技术咨询，备件支持，现场故障抢修，优化调整和周期巡检等业务。
二、业绩
“铭远航空”在中国沧源机场，澜沧机场，郴州机场，武冈机场，三亚机场等10多个机场，完成了ILS2100/DME1118A设备安装和调试，飞行校验，现场培训，故障修理，周期巡检，系统优化等业务。
三、案例
1、2018年6月，“铭远航空”完成了中国云南省澜沧机场ILS2100设备供货和安装调试。

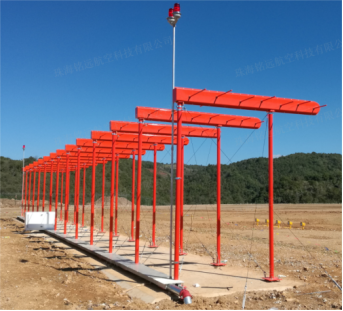

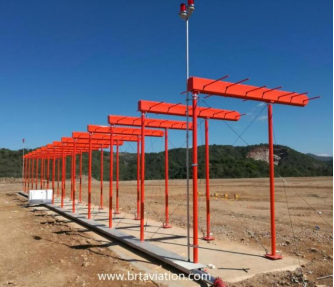

航向信标天线系统，如下图。
2、2020年3月，中国某机场2110型航向信标遭受雷击，“铭远航空”紧急派遣工程师到达现场，开始设备检查，并于当天修复。

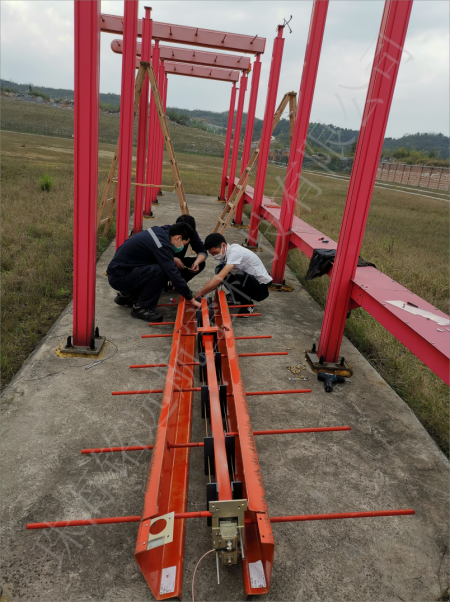

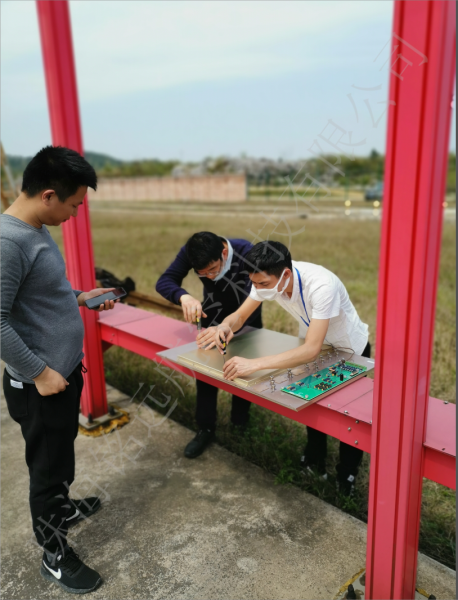

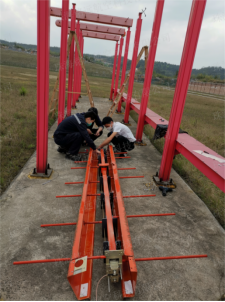

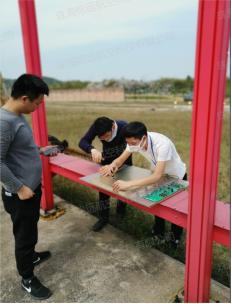

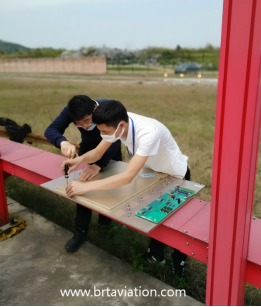

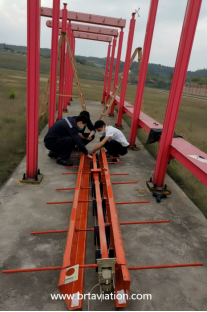

现场修理航向天线分配单元（DU） | 现场修理航向天线振子 |
|  |
四、模拟机平台
1、“铭远航空”已建立了成套ILS2100设备模拟机平台，承接模拟机改造，板件上机测试，板件修理，实操培训，备件支持，技术支持等。

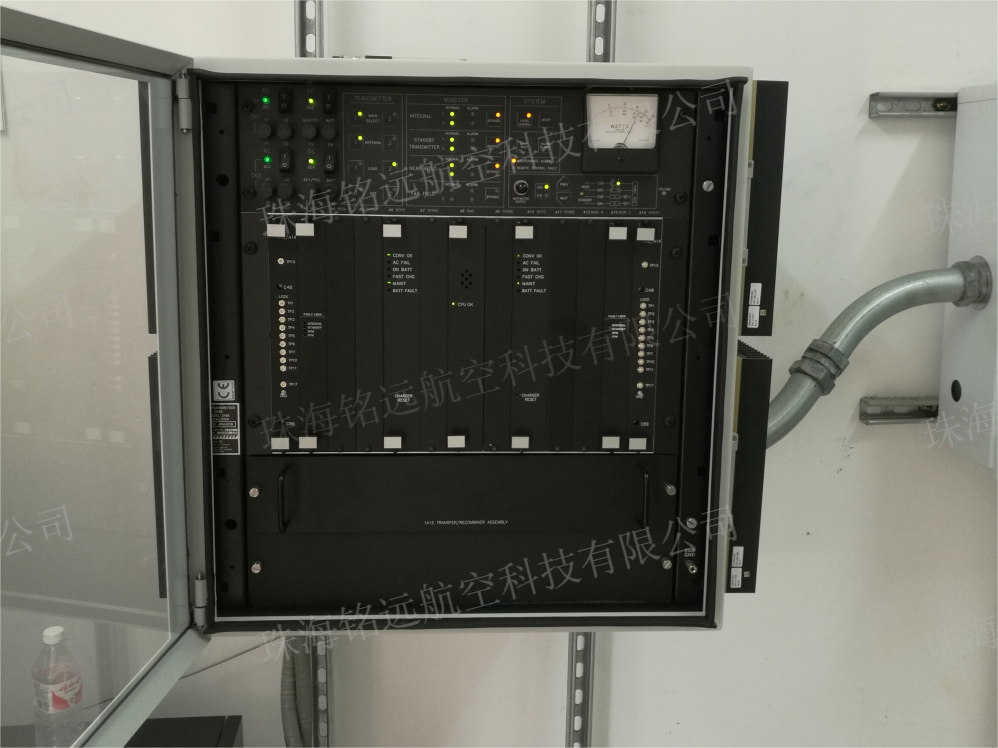

2、ILS2100模拟机，如下图。
五、板件清单
序号 | 板件英文名称 | 板件中文名称 | 简 称 | 序号（PN） |
一、Transmitter Unit，发射机单元 | ||||
1 | Synthesizer CCA | 合成器 | SYN | 012012-1001 |
2 | LLZ RF Amp/Mod Assy | 航向功放板 | LPA | 030004-0001 |
3 | LLZ Trsfr/Recom Drawer Assy | 航向转换/射频混合重组单元 | TRDA-LOC | 030664-0005 |
4 | LLZ Standby XMTR Rcmbnr CCA | 航向备用发射机接收处理单元 | TRU-LOC | 012106-0001 |
5 | GP RF Amp/Mod Assy | 下滑功放板 | GPA | 030003-0001 |
6 | GP Trsfr/Recom Drawer Assy | 下滑转换/射频混合重组单元 | TRDA-GP | 030661-0007 |
7 | GP Standby XMTR Rcmbnr CCA | 下滑备用发射机接收处理单元 | TRU-GP | 012106-0002 |
8 | Transfer Switch CCA | 继电器驱动器 | TSC | 012044-0001 |
9 | Switch,RF-XMSN Line | 射频同轴继电器 | RSW | 950337-0000 |
10 | Backplane CCA | 母板 | BPC | 012009-0001 |
二、Monitor Unit，监控器单元 | ||||
1 | Monitor CCA | 监控板 | MON | 012011-1001 |
2 | LLZ MON RECOM CCA | 航向监控重组单元 | MRU | 012125-0001 |
3 | GP MON RECOM UNIT | 下滑监控重组单元 | MRU | 012053-0001 |
4 | FFM RX-LOC | 远场监控接收板 | FFM | 012130-1001 |
三、Controller Unit，控制单元 | ||||
1 | LCU ASSY | 本地控制板 | LCU | 012008-1001 |
2 | RMS Processor CCA | 远程维护板 | RMS | 012057-1001 |
3 | Cabinet Interface CCA | 接口板 | INF | 012096-0001 |
4 | Exterior TVS CCA | 瞬态抑制板 | ETC | 012095-0001 |
四、Remote Controller Unit，遥控器单元 | ||||
1 | Remote Control Unit，RCSU2238 | 远程监控单元（遥控器） | RCSU | 472238-0302 |
2 | Tower Monitor and Display Unit，RCU2138，RCU2238 | 塔台监控重显单元 | RCU | 002238-0700 |
五、Power Supply Unit，电源单元 | ||||
1 | AC-DC Power Supply Assy | 交流直流电源模块 | PSA | 030716-0002 |
2 | Batt Chg/Power Supply（BCPS） | 电池充电供电系统 | BCPS | 012014-1001 |
3 | AC Power Monitor CCA | AC电源监控组件 | AMC | 012017-0001 |
4 | Power Supply CCA | 电源模块 | PSC | 950896-0000 |
六、Antenna Unit，天线单元 | ||||
1 | Antenna Fault CCA | 天线故障检测板 | AFC | 012135-0001 |
2 | LLZ RF DIST ASSY | 航向射频分配单元 | DU | 030750-0001 |
3 | LLZ RF COMB ASSY | 航向射频监控混合单元 | CU | 030775-0001 |
4 | LLZ Antena ASSY | 航向天线 | ANT | / |
5 | LLZ NF MON AMP ASSY | 航向近场监控信号放大盒 | LNMA | 012058-0002 |
6 | GP NF MON AMP ASSY | 下滑近场监控信号放大盒 | GNMA | 012058-0002 |
7 | LLZ Antenna NF | 航向近场监控天线 | LAN | / |
8 | GP Antenna NF | 下滑近场监控天线 | GAN | / |

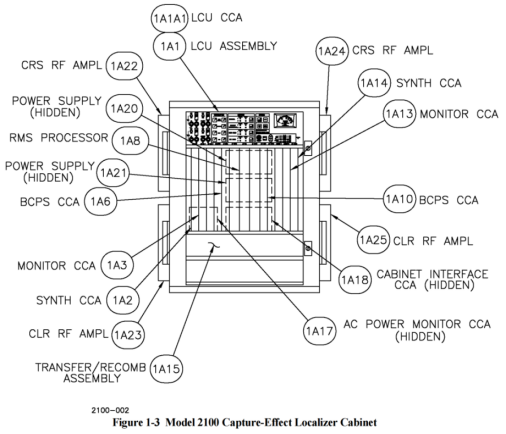

六、机柜板件分布图
