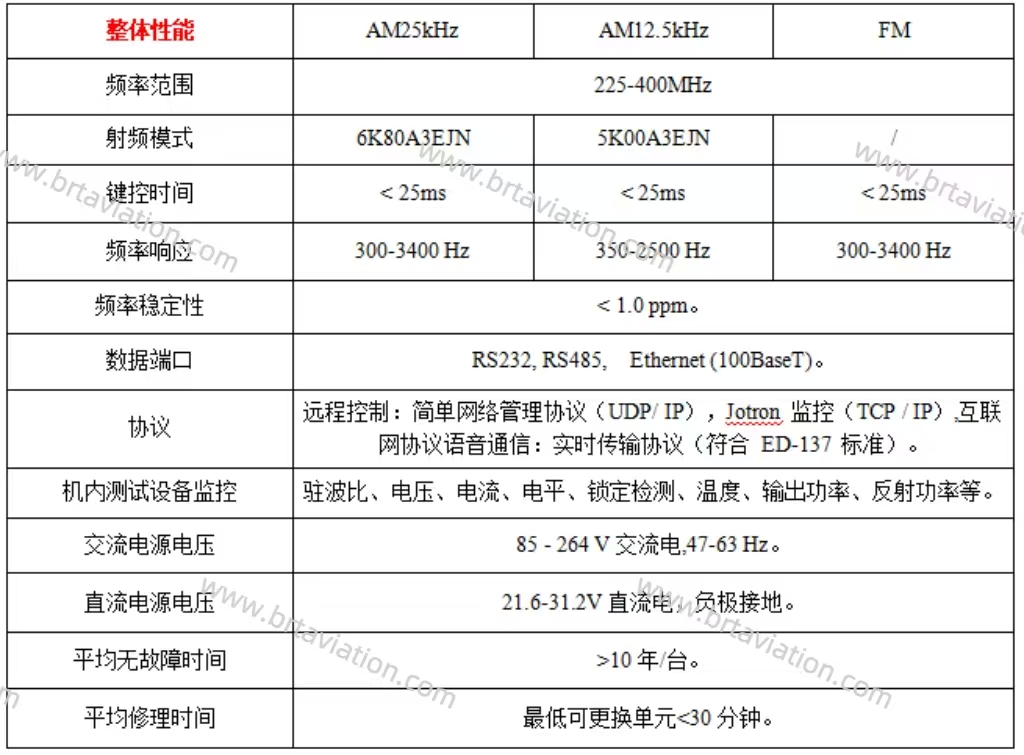

频率范围

225-400MHz

射频模式

6K80A3EJN

5K00A3EJN

/

键控时间

< 25ms

< 25ms

< 25ms

频率响应

300-3400 Hz

350-2500 Hz

300-3400 Hz

频率稳定性

< 1.0 ppm。

数据端口

RS232, RS485,  Ethernet (100BaseT)。

协议

远程控制：简单网络管理协议（UDP/ IP），Jotron 监控（TCP / IP）,互联网协议语音通信：实时传输协议（符合 ED-137 标准）。

机内测试设备监控

驻波比、电压、电流、电平、锁定检测、温度、输出功率、反射功率等。

交流电源电压

85 - 264 V交流电,47-63 Hz。

直流电源电压

21.6-31.2V直流电，负极接地。

平均无故障时间

>10年/台。

平均修理时间

最低可更换单元<30分钟。

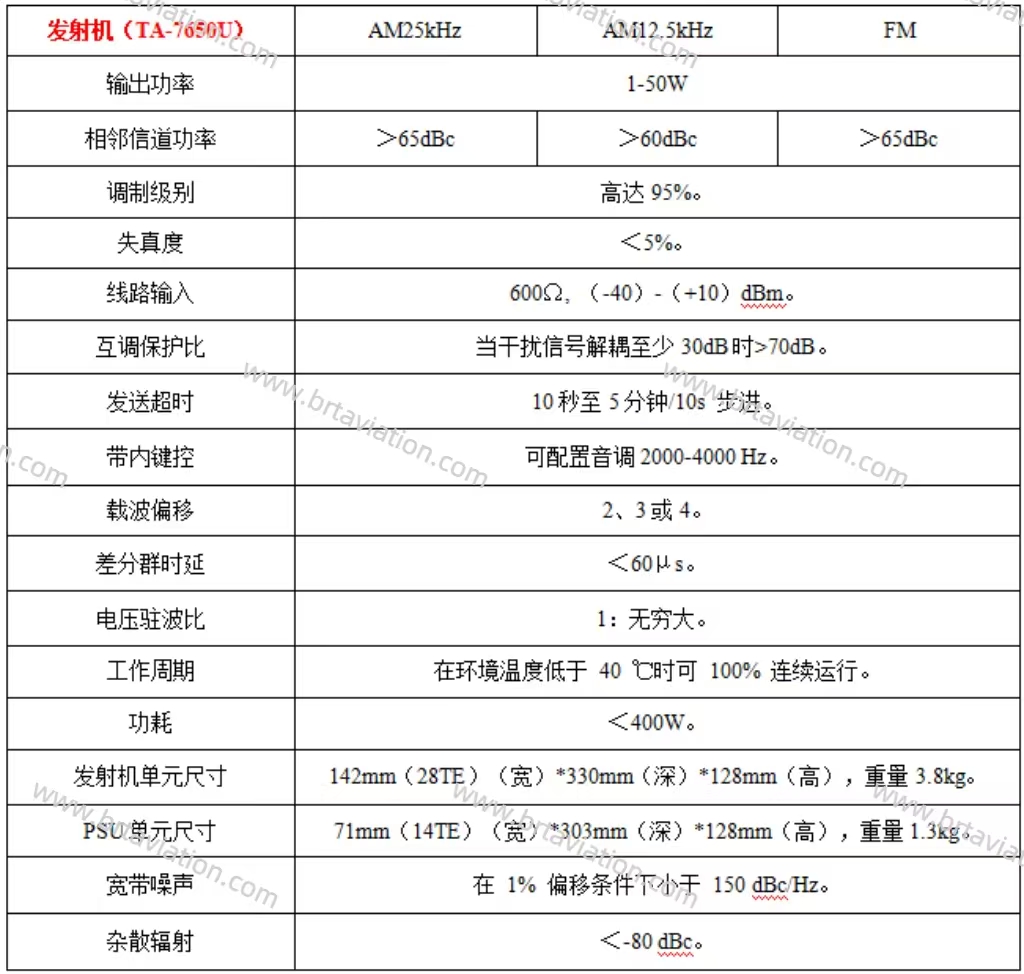

输出功率

1-50W

相邻信道功率

＞65dBc

＞60dBc

＞65dBc

调制级别

高达95%。

失真度

＜5%。

线路输入

600Ω, （-40）-（+10）dBm。

互调保护比

当干扰信号解耦至少30dB时>70dB。

发送超时

10秒至5分钟/10s 步进。

带内键控

可配置音调2000-4000 Hz。

载波偏移

2、3或4。

差分群时延

＜60μs。

电压驻波比

1：无穷大。

工作周期

在环境温度低于 40 ℃时可 100% 连续运行。

功耗

＜400W。

发射机单元尺寸

142mm（28TE）（宽）*330mm（深）*128mm（高），重量3.8kg。

PSU单元尺寸

71mm（14TE）（宽）*303mm（深）*128mm（高），重量1.3kg。

宽带噪声

在 1% 偏移条件下小于 150 dBc/Hz。

杂散辐射

＜-80 dBc。

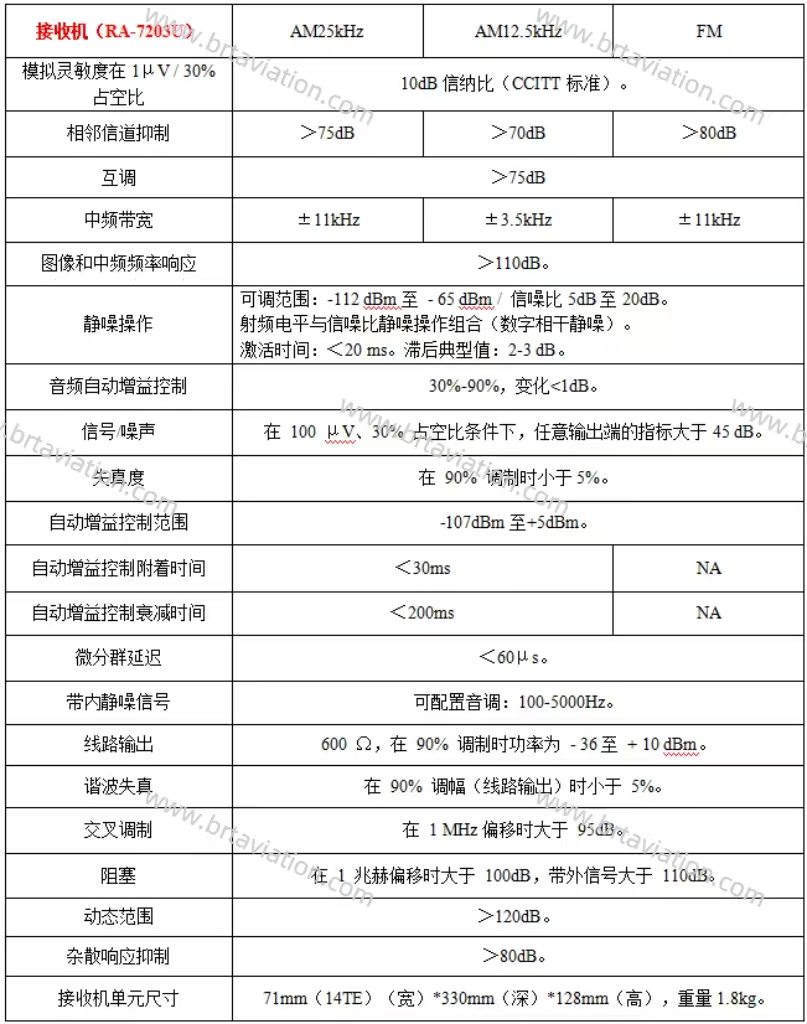

模拟灵敏度在1μV / 30% 占空比

10dB信纳比（CCITT标准）。

相邻信道抑制

＞75dB

＞70dB

＞80dB

互调

＞75dB

中频带宽

±11kHz

±3.5kHz

±11kHz

图像和中频频率响应

＞110dB。

静噪操作

可调范围：-112 dBm至 - 65 dBm / 信噪比5dB至20dB。

射频电平与信噪比静噪操作组合（数字相干静噪）。

激活时间：＜20 ms。滞后典型值：2-3 dB。

音频自动增益控制

30%-90%，变化<1dB。

信号/噪声

在 100 μV、30% 占空比条件下，任意输出端的指标大于45 dB。

失真度

在 90% 调制时小于5%。

自动增益控制范围

-107dBm至+5dBm。

自动增益控制附着时间

＜30ms

NA

自动增益控制衰减时间

＜200ms

NA

微分群延迟

＜60μs。

带内静噪信号

可配置音调：100-5000Hz。

线路输出

600 Ω，在 90% 调制时功率为 - 36至 + 10 dBm。

谐波失真

在 90% 调幅（线路输出）时小于 5%。

交叉调制

在 1 MHz偏移时大于 95dB。

阻塞

在 1 兆赫偏移时大于 100dB，带外信号大于 110dB。

动态范围

＞120dB。

杂散响应抑制

＞80dB。

接收机单元尺寸

71mm（14TE）（宽）*330mm（深）*128mm（高），重量1.8kg。
