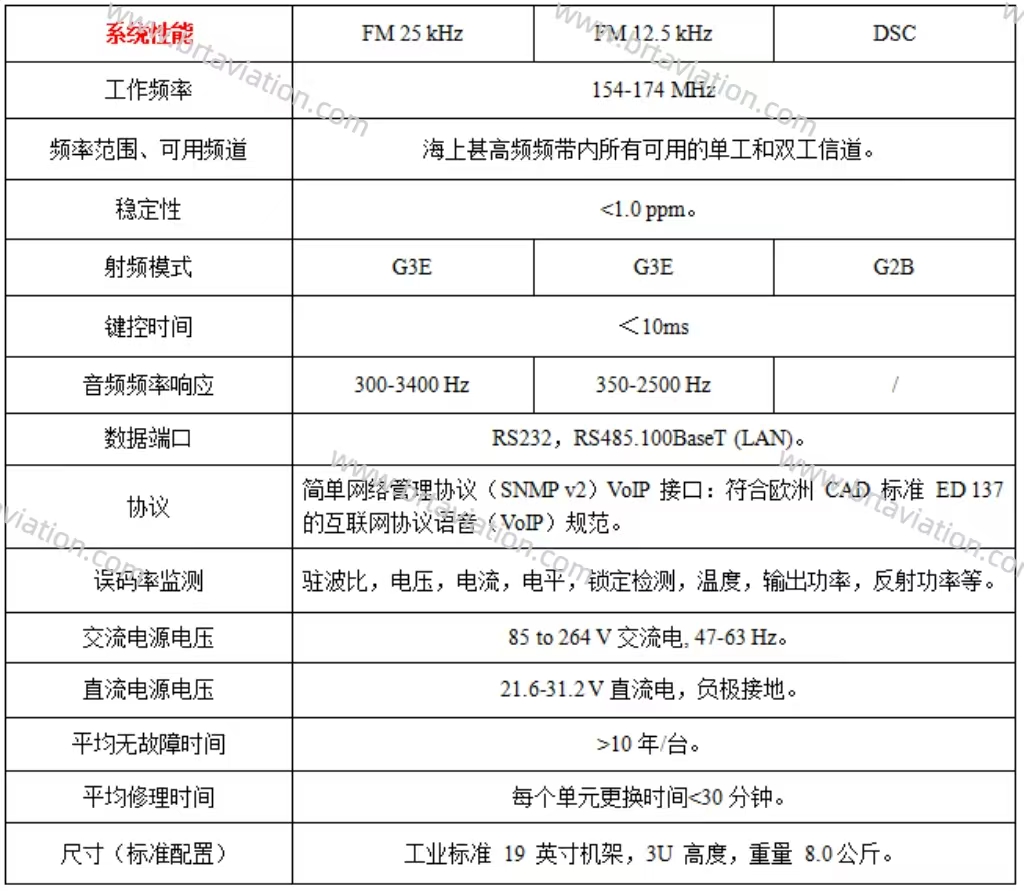

工作频率

154-174 MHz

频率范围，可用频道

海上甚高频频带内所有可用的单工和双工信道。

稳定性

<1.0 ppm。

射频模式

G3E

G3E

G2B

键控时间

＜10ms

音频频率响应

300-3400 Hz

350-2500 Hz

/

数据端口

RS232，RS485.100BaseT (LAN)。

协议

简单网络管理协议（SNMP v2）VoIP 接口：符合欧洲 CAD 标准 ED 137 的互联网协议语音（VoIP）规范。

误码率监测

驻波比，电压，电流，电平，锁定检测，温度，输出功率，反射功率等。

交流电源电压

85 to 264 V交流电, 47-63 Hz。

直流电源电压

21.6-31.2 V直流电，负极接地。

平均无故障时间

>10年/台。

平均修理时间

每个单元更换时间<30分钟。

尺寸（标准配置）

19 英寸机架，3U 高度，重量 8.0公斤。

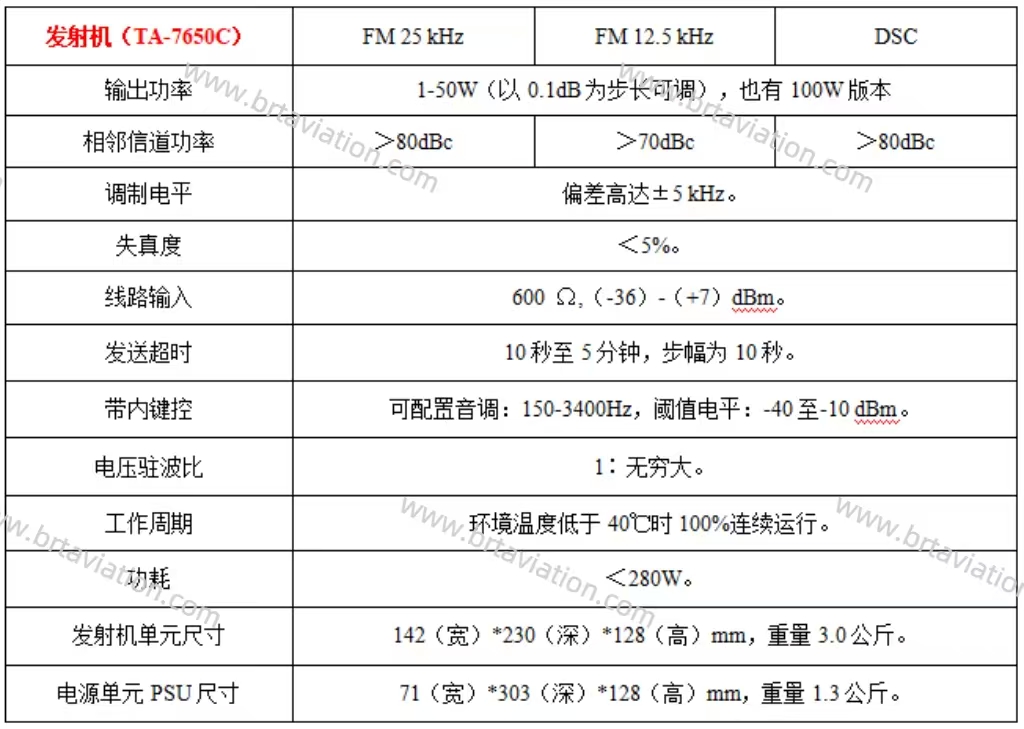

输出功率

1-50W（以0.1dB为步长可调），也有100W版本

相邻信道功率

＞80dBc

＞70dBc

＞80dBc

调制电平

偏差高达±5 kHz。

失真度

＜5%。

线路输入

600 Ω,（-36）-（+7）dBm。

发送超时

10秒至5分钟，步幅为10秒。

带内键控

可配置音调：150-3400Hz，阈值电平：-40至-10 dBm。

电压驻波比

1∶无穷大。

工作周期

环境温度低于40℃时100%连续运行。

功耗

＜280W。

发射机尺寸

142（宽）*230（深）*128（高）mm，重量3.0公斤。

电源单元PSU尺寸

71（宽）*303（深）*128（高）mm，重量1.3公斤。

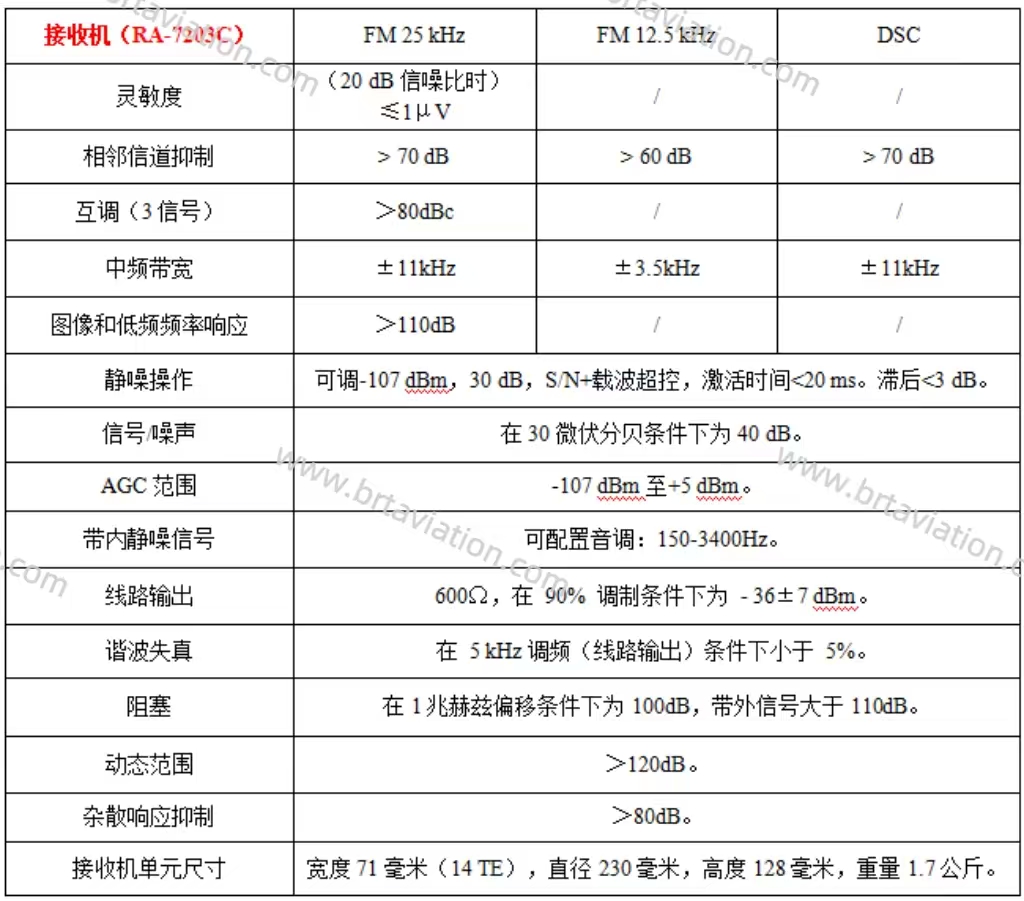

灵敏度

（20 dB信噪比时）

≤1μV

/

/

相邻信道抑制

> 70 dB

> 60 dB

> 70 dB

互调（3信号）

＞80dBc

/

/

中频带宽

±11kHz

±3.5kHz

±11kHz

图像和低频频率响应

＞110dB

/

/

静噪操作

可调-107 dBm，30 dB，S/N+载波超控，激活时间<20 ms。滞后<3 dB。

信号/噪声

在30微伏分贝条件下为40 dB。

AGC范围

-107 dBm至+5 dBm。

带内静噪信号

可配置音调：150-3400Hz。

线路输出

600Ω，在 90% 调制条件下为 - 36±7 dBm。

谐波失真

在 5 kHz调频（线路输出）条件下小于 5%。

阻塞

在1兆赫兹偏移条件下为100dB，带外信号大于110dB。

动态范围

＞120dB。

杂散响应抑制

＞80dB。

接收机尺寸

71（宽）*230mm（深）*128mm（高），重量1.7kg。
