一、业务

“铭远航空”提供设备供应，技术咨询，售后服务，设备故障修理，课程培训，每年定期产品校验合格证或检测报告等。

二、概述

1、便携式ILS接收机，英文全称：“Portable ILS/VOR Receiver” 或“Portable Navaid Receiver”，简称“PIR”，“PNR”或“外场测试仪”。

2、便携式ILS接收机PIR，是机场导航设备（仪表着陆系统ILS，全向信标DVOR和指点信标MB）射频信号分析仪，专业测量、分析和检查导航设备的音频信号和射频信号，频谱分析、数据记录等功能。

三、外观

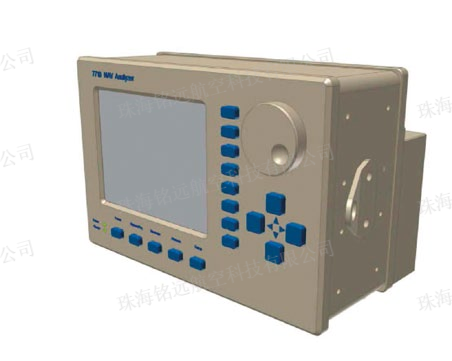

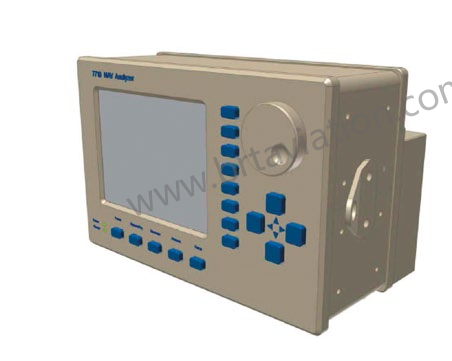

1、NM7710型便携式ILS接收机，如下图所示。

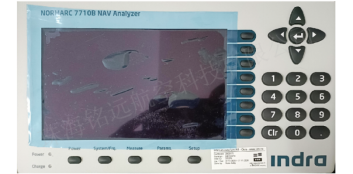

2、NM7710B型便携式ILS接收机，如下图所示。

四、特性

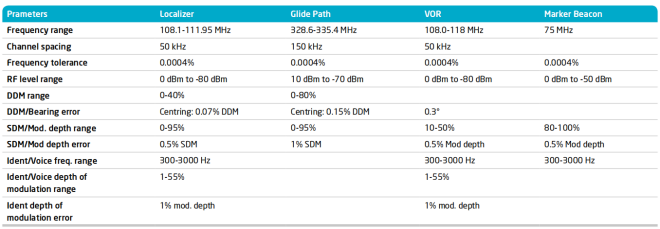

序号	特性	航向信标	下滑信标	全向信标	指点信标
1	频率范围	108.1-111.95 MHz	328.6-335.4MHz	108.0-118 MHz	75 MHz
2	频道间隔	50 kHz	150 kHz	50 kHz	/
3	频率容限	0.0004%	0.0004%	0.0004%	0.0004%
4	射频电平范围	0 to -80dBm	10 to -70dBm	0 to -80dBm	0 to -50dBm
5	DDM 范围	0-40%	0-80%	/	/
6	DDM/方位误差	Centring: 0.07% DDM	Centring: 0.15% DDM	0.3°	/
7	SDM/调制度范围	0-95%	0-95%	10-50%	80-100%
8	SDM/调制度误差	0.5% SDM	1% SDM	0.5% 调制深度	0.5% 调制深度
9	识别码/语音频率范围	300-3000Hz	/	300-3000Hz	300-3000Hz
10	识别码/语音调制度范围	1-55%	/	1-55%	/
11	识别码调制度误差	1% 调制深度	/	1% 调制深度	/

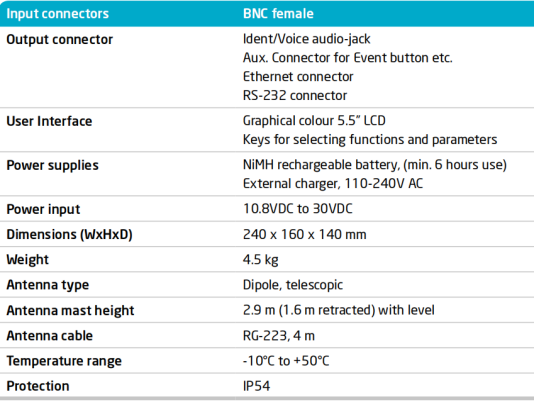

12	输入连接器：BNC母头。
13	输出连接器：标识/语音音频插孔，事件按钮等辅助连接器，以太网连接器，RS-232连接器。
14	用户界面：图形彩色5.5英寸液晶显示屏，带有用于选择功能和参数的按键。
15	电源：镍氢可充电电池（至少可使用6小时），外部充电器，110-240V交流电。
16	电源输入：10.8VDC至30VDC。
17	尺寸（宽x高x深）：240 x 160 x 140 毫米。
18	重量：4.5公斤。
19	天线类型：偶极子，可伸缩。
20	天线杆高度：2.9米（收起时1.6米），带水平仪。
21	天线电缆：RG-223，4米。
22	温度范围：-10°C至+50°C。
23	防护等级：IP54。

五、应用案例

PIR在机场航管楼塔台制高点位置，测量DVOR设备空间射频信号数据。

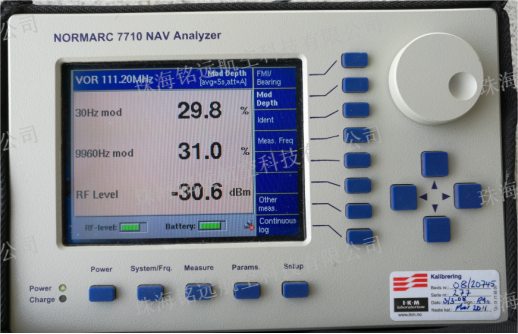

1、30Hz AM调制度，9960Hz AM调制度，射频信号强度测量结果界面，如下图所示。

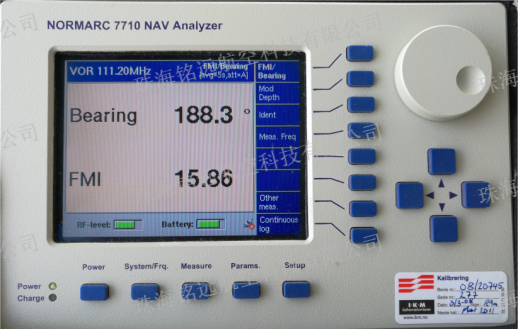

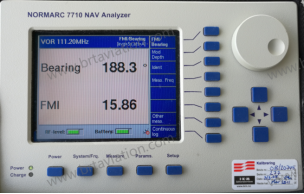

2、DVOR方位角和调频指数FM测量结果界面，如下图所示。

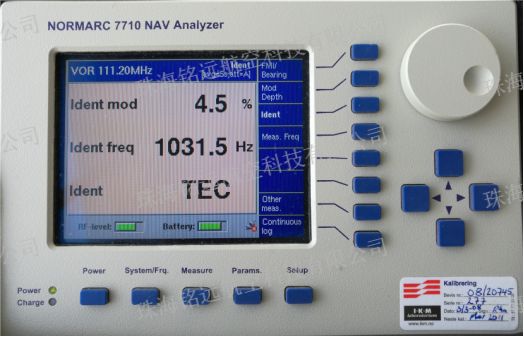

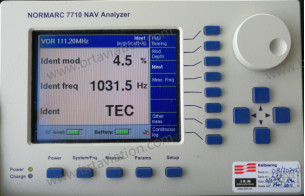

3、DVOR识别码调制度，识别码调制频率和识别码测量结果界面，如下图所示。

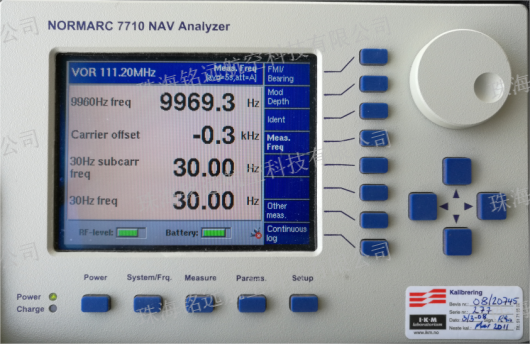

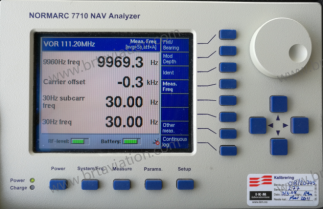

4、9960Hz频率，载波频偏，30Hz副载波频率,30Hz AM频率测量结果界面，如下图所示。
