PIR-7200A型便携式ILS接收机（PIR）

品牌: 铭远航空，中国
型号: PIR-7200A
描述: “铭远航空”销售PIR-7200A型便携式ILS接收机（ILS）。
  • 产品信息
  • 资料下载

一、业务

“铭远航空”供应成套设备，包括备件供应，技术咨询，售后服务，设备故障修理，工厂培训，每年定期校验送检等业务。


二、概述

1、便携式ILS接收机，英文全称：“Portable ILS/VOR Receiver” 或“Portable Navaid  Receiver”，简称“PIR”或“PNR”。

2、PIR是民航机场导航设备（仪表着陆系统（ILS），多普勒甚高频全向信标（DVOR）和指点信标（MB））的射频信号分析仪，具有专业测量和分析导航设备射频和音频信号，数据记录等功能。

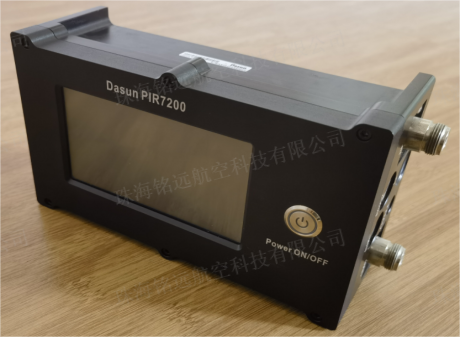

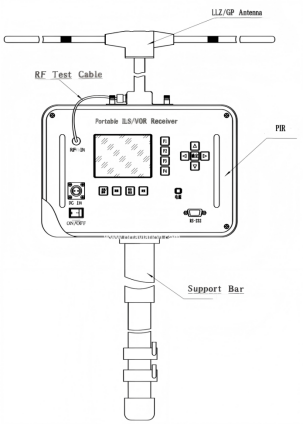

PIR外观，如右图。




三、特性


参  数

航向信标

下滑信标

全向信标

指点信标

频率范围

108.1～111.95MHz

328.6～335.4MHz

108.0～118MHz

75MHz

频道间隔

50kHz

150kHz

50kHz

/

频率容限

0.0004%

0.0004%

0.0004%

0.0004%

射频电平范围

0～-80dBm

12～-70dBm

0～-80dBm

0～-50dBm

DDM 范围

0～40%

0～80%

/

/

DDM/方位误差

0.05% （DDM）

0.12% （DDM）

0.2°

（方位误差）

/

SDM/调制度范围

0～95%

0～95%

10～50%

80～100%

SDM/调制度误差

0.4%

0.8%

0.4%

0.4%

识别码/语音频率范围

300～3000Hz

/

300～3000Hz

300～3000Hz

识别码/语音调制度范围

1～55%

/

1～55%

/

识别码调制度误差

1%

/

1%

/

用户界面

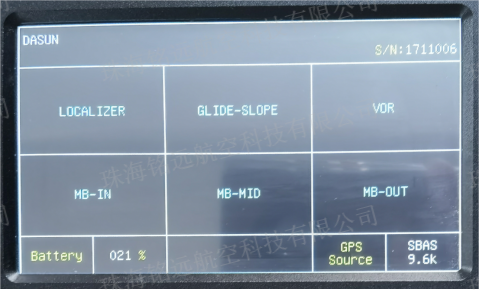

3英寸彩色液晶显示屏，带有用于选择和参数按键功能。

内置电池

镍氢可充电电池（至少可用6小时）。

直流输入电压

12～18Vdc。

交流电源适配器

110～220Vac±15%，45～63Hz，单相电。

输入连接器

BNC母头。

输出连接器

DC电源输入连接器，RS-232连接器。

尺  寸

22（长）*160（宽）x 140（深）厘米。

重  量

3公斤。

天线类型

偶极子天线，两节可加长连接。

天线杆高度

1.5米（测量天线最高可伸缩至2.2米）。

天线电缆

RG-223，2米。

温度范围

室内 -10°C～+50°C；室外 -50°C～+70°C。

相对湿度

室内 0～95%（无冷凝）；室外 0～100%。

防护等级

IP54。



七、设备清单


序号

设备名称

型  号

数量/单位

描  述

1

便携式ILS接收机

PIR-7200A

1套

PIR主机。

2

测试天线

/

2套

含1套航向信标和1套下滑信标接收天线。

3

RF测试电缆

/

2根

/

4

电源适配器

/

1个

/

5

支撑杆

/

1套

/

6

其他配件

/

1套

/
