LDB-103型测距仪（DME）-测距仪DME-珠海铭远航空科技有限公司-

一、业务

“铭远航空”供应成套设备，包括备件供应，安装调试，飞行校验，板件修理，工厂培训，售后服务，技术咨询，备件支持，现场故障抢修，优化调整和周期巡检等业务。

DME LDB-103机柜，如下图。

二、业绩

“铭远航空”在中国塔什库尔干机场，阿拉尔机场，武汉机场，定日机场，柳州机场等10多个机场，完成了DVOR53D，DME LDB-103设备，安装调试，飞行校验，现场培训，故障修理，周期巡检，系统优化等业务。

三、案例

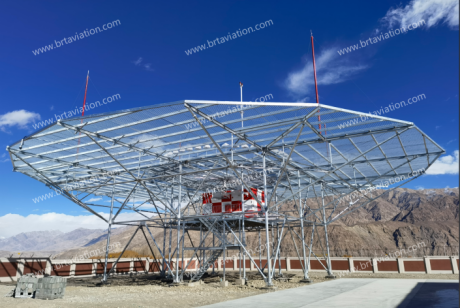

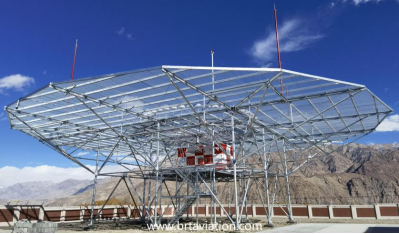

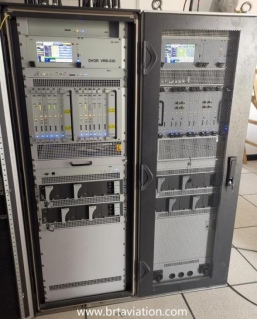

2022年12月，“铭远航空”在中国新疆省塔什库尔干机场，完成了DVOR53D，DME LDB-103设备安装调试，如下图。

四、模拟机平台

1、“铭远航空”已建立了成套DME LDB-103设备模拟机平台，承接模拟机改造，板件上机测试，板件修理，实操培训，备件支持和技术支持等。

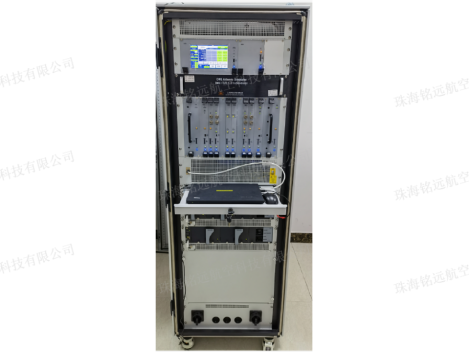

2、改造后的DME LDB-103模拟机平台，如下图。

五、板件清单

序号	板件英文名称	板件中文名称	简称	序号（PN）
一、Transmitter Unit，发射机单元
1	Transmitter Unit (TXU)	100W发射机单元	TXU	0063420004400
2	High Power Amplifier (HPA)	1000W高功放单元	HPA	0063420004500
3	Receiver Unit (RXU)	接收板	RXU	0063420004300
4	Relay Control Unit (RCU)	继电器控制单元	RCU	0063420003200
5	RF Shelf Board	射频信号耦合板	FSB	0063430002000
6	Cabinet Motherboard	机柜母板	CMB	0063420007020
二、Monitor Unit，监控器单元
1	Control & Monitoring Unit(CMU)	控制监控单元	CMU	0063420004100
2	Monitor Transponder Unit (MTU)	监控应答单元	MTU	0063420004200
三、Controller Unit，控制单元
1	Local Control Unit (LCU)	本地控制板	LCU	0063420003100
2	Network Management Processor Board(NMP/EIU)	网络管理处理板	NMP	0063420007000
3	MP/EIU FW	对外接口单元	EIU	0063420003900
4	Control Unit Motherboard	控制单元母板	CUM	0063420007010
四、Remote Controller Unit，遥控器单元
1	Remote Control Status Unit	远程控制状态单元（遥控器）	RCSU IND-35D	0066910000600
2	Remote Status Panel [DVOR/DME]	DVOR/DME遥控板	RSP-DVOR/DME	1A72097
3	Remote Status Panel [DME/DME]	DME/DME遥控板	RSP-DME/DME	2A72097
五、Power Supply Unit，电源单元
1	AC/DC Power Supply	交直流电源单元	PSU	2A72595
2	PSU Rectifier S/Mode 24V 400W	交流电源模块	REC	1A73063
3	PSU Supervisory Unit/Controller	电源监控单元/控制器	CXCI+	2A73009
六、Antenna Unit，天线单元
1	DME Antenna	DME天线	DME-ANT	1A73183

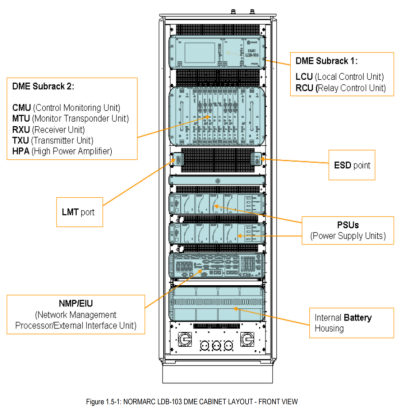

六、机柜板件分布图
