品牌: INDRA公司，澳大利亚
型号: DVOR 52D
描述: “铭远航空”已建立了成套DVOR52D，DME LDB-102设备模拟机测试平台。
- 导航设备 仪表着陆系统ILS 多普勒甚高频全向信标DVOR 测距仪DME 指点信标MB 无方向信标NDB 天线模拟器 外场测试仪PIR 民航设备集中监控系统 方舱 DVOR天线反射网 玻璃钢易折杆 航空障碍灯
- 通信设备
- 气象设备
- 监视设备
- 侯机楼设备
- 传输设备
- 仪表仪器
- 灯光设备
- 供电设备
- 其它设备
产品中心
52D型多普勒甚高频全向信标（DVOR）
一、业务
“铭远航空”供应成套设备，包括备件供应，安装调试，飞行校验，板件修理，工厂培训，售后服务，技术咨询，备件支持，现场故障抢修和周期巡检等业务。

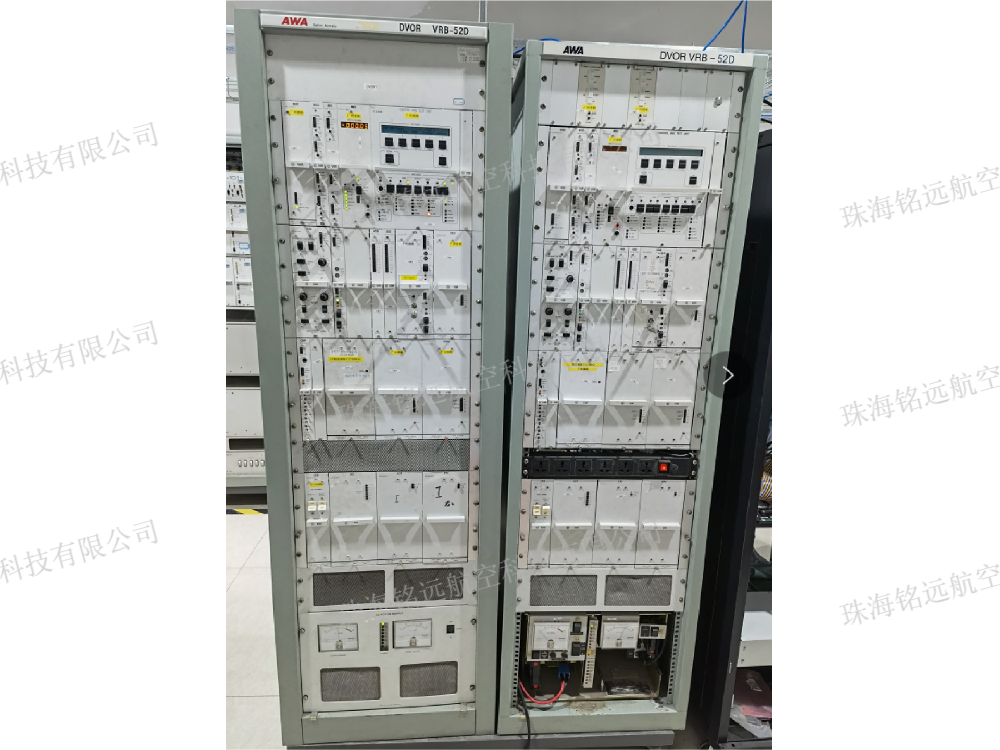

DVOR52D机柜，如下图。
二、业绩
“铭远航空”在中国长白山机场，扬泰机场，六盘水机场，北海机场，河池机场，黄平机场等20多个机场，完成了DVOR52D，DME LDB-102设备故障修理，周期巡检，系统优化等业务。
三、案例
2020年11月，“铭远航空”在中国广西省北海机场，完成了DVOR52D，DME LDB-102设备故障修理和系统优化，如下图。
DVOR52D机柜 | DVOR天线系统 | DVOR天线振子 |
|
|  |
四、模拟机平台
1、“铭远航空”已建立了成套DVOR52D设备模拟机平台，承接模拟机改造，板件上机测试，板件修理，实操培训，备件支持和技术支持等。

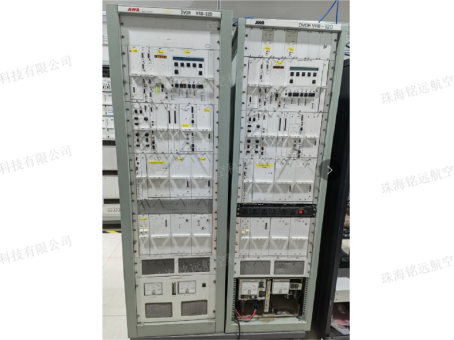

2、改造后的DVOR52D模拟机平台，如下图。
五、板件清单
序号 | 板件英文名称 | 板件中文名称 | 简 称 | 序号（PN） |
一、Transmitter Unit，发射机单元 | ||||
1 | Reference Phase Generator | 基准相位产生板 | RPG | 1A71119 |
2 | Sideband Generator | 边带产生板 | SGN | 1A71121 |
3 | Carrier Modulation and Protection | 载波调制及保护板 | CMP | 1A71123 |
4 | Carrier Generator and Driver | 载波产生器及驱动板 | CGD | 1A71125 |
5 | Sideband Modulator and Amplifier | 边带调制及放大板 | SMA | 1A71126 |
6 | Carrier Power Amplifier | 载波功率放大板 | CPA | 1A71127 |
7 | Antenna Switch Driver | 天线开关驱动板 | ASD | 1A71120 |
8 | Timing Sequence Generator | 时序产生板 | TSD | 1A71118 |
9 | Relay Unit | 继电器单元 | RLU | 2A71697 |
10 | Sideband Changeover Unit | 边带转换单元 | SCU | 1A71122 |
11 | Antenna Distribution Switch | 天线分配开关 | ADS | 2J66076 |
12 | Carrier Directional Coupler | 载波直接耦合板 | CDC | 2A71124 |
13 | Low Pass Filter | 低通滤波器 | LPF | 1A71197 |
二、Monitor Unit，监控器单元 | ||||
1 | Monitor RF Amplifiter | 监控放大板 | MRF | 1A71113 |
2 | Monitor Subcarrier | 监控副载波板 | MSC | 1A71114 |
3 | Monitor Filter and Indent | 监控滤波及识别板 | MFI | 1A71115 |
4 | Monitor Bearing & Data Acquisition Module | 方位监控计数及数据处理板 | MBD | 1A72565 |
5 | 监控信号分配板 | 监控信号功分器 | MSD | 1A71160 |
三、Controller Unit，控制单元 | ||||
1 | Control & Test Unit (CTU)[DVOR] | 控制及测试单元 | CTU | 2A72550 |
2 | External I/O Board | 接口板 | EIOB | 2A72557 |
四、Remote Controller Unit，遥控器单元 | ||||
1 | Remote Status Panel [DVOR/DME] | DVOR/DME遥控板 | RSP-DVOR/DME | 1A72097 |
2 | Remote Status Panel [DME/DME] | DME/DME遥控板 | RSP-DME/DME | 2A72097 |
五、Power Supply Unit，电源单元 | ||||
1 | AC/DC Power Supply | 交直流电源单元 | PSU | 2A72595 |
2 | PSU Rectifier S/Mode 24VDC 400W | 交流电源模块 | REC | 1A73063 |
3 | PSU Supervisory Unit/Controller | 电源监控单元/控制器 | CXCI+ | 2A73009 |
4 | Contactor ASSY | 连接器组件 | CCB | 1A71128 |
5 | DC/DC Covnerter | DC/DC转换板 | DCC | 1A71129 |
六、Antenna Unit，天线单元 | ||||
1 | Near Field Monitor Kit | 近场监控天线 | NFM | 1A73091 |
2 | CSB Antenna | 载波天线 | CSB-ANT | 1A71134 |
3 | SB Antenna | 边带天线 | SB-ANT | 1A71133 |
