一、概述

多普勒甚高频全向信标（DVOR）输出的载波和边带射频信号，接入DVOR天线模拟器后，天线模拟器既作为发射信号负载（代替DVOR发射天线功能），同时又混合输出射频监控信号（代替DVOR监控天线取样射频信号功能），最终使得DVOR监控器的所有监控参数处于正常工作状态，DVOR没有监控参数预警和告警。

二、特点

1、适用于48或50根边带天线系统，适用于所有DVOR （DVOR4000，DVOR432，DVOR52D，DVOR53D，DVOR1150A等）。

2、载波射频信号功率输入范围：20～120W。

3、边带射频信号功率输入范围：0.2～5W。

4、射频监控信号输出范围：-40～10dBm。

5、1根载波射频信号输入端，标记为“CARRIER INPUT”。48根边带射频信号输入连接端，标记为“ANT01”至“ANT48”，50根边带射频信号输入连接端，标记为“ANT01”至“ANT50”。

6、2路射频监控混合信号输出端，标记为“MON1 OUT”和“MON2 OUT”。

7、边带和监控信号接头：BNC型母头。

8、载波信号接头：N型母头。

三、外观

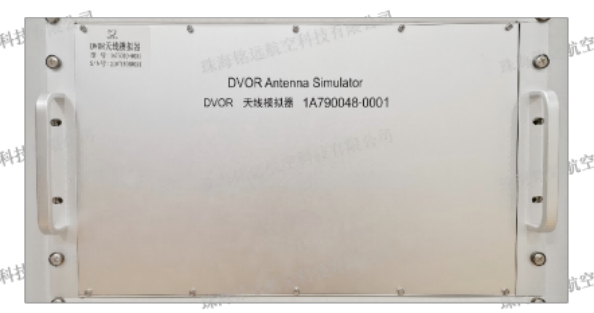

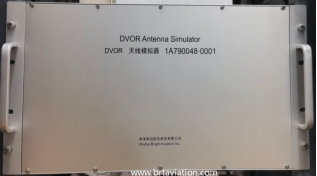

DVOR天线模拟器前视图	DVOR天线模拟器后视图

四、结构

1、尺寸：27(高)* 60(宽)* 40(深)厘米，6U机箱。

2、重量：10公斤。

五、环境

1、温度：室内 -10°C～+50°C。

2、相对湿度：室内0～95%（无冷凝）。

六、应用

银川机场，烟台机场，桂林机场，呼和浩特机场，长治机场等中国机场。
