一、概述

ILS航向信标（LLZ）输出的射频载波信号，接入LLZ天线模拟器后，天线模拟器既作为发射信号负载（代替LLZ发射天线功能），同时又耦合输出射频监控信号（代替LLZ监控天线取样射频信号功能），最终使得LLZ监控器的所有监控参数处于正常工作状态，LLZ没有监控参数预警和告警。

二、特点

1、适用于所有ILS航向信标（ILS520、NM7000B、ILS2100、ILS410、ILS420等）。

2、LLZ天线模拟器用于双频ILS航向信标时，输入4路射频信号，标记为航道COU CSB和COU SBO，余隙CLR CSB和CLR SBO。

3、航道COU CSB和余隙CLR CSB射频信号，输入功率可调范围5～30W，航道COU SBO和余隙CLR SBO射频信号，输入功率可调范围0.1～0.5W。

4、LLZ天线模拟器混合输出4路射频监控信号，标记为DS（宽度），CL（航道），NF（近场），CLR（余隙），射频监控信号电平强度范围：-40～10dBm。

5、接头：N型母头。

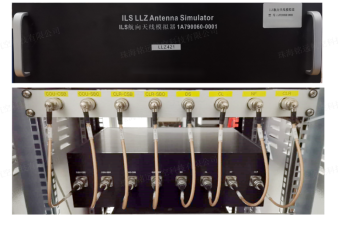

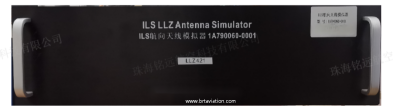

三、外观

四、结构

1、尺寸：13(高)* 60(宽)* 24(深)厘米，3U机箱。

2、重量：5公斤。

五、环境

1、温度：室内 -10°C～+50°C。

2、相对湿度：室内0～95%（无冷凝）。

六、应用

银川机场，烟台机场，芒市机场，桂林机场，呼和浩特机场，贵阳机场等中国机场。
